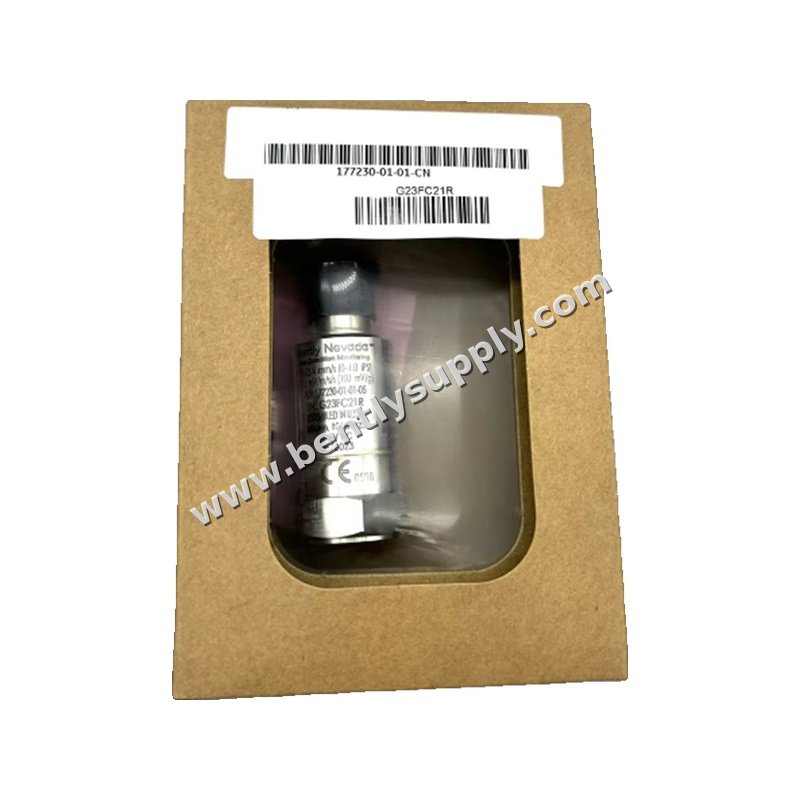

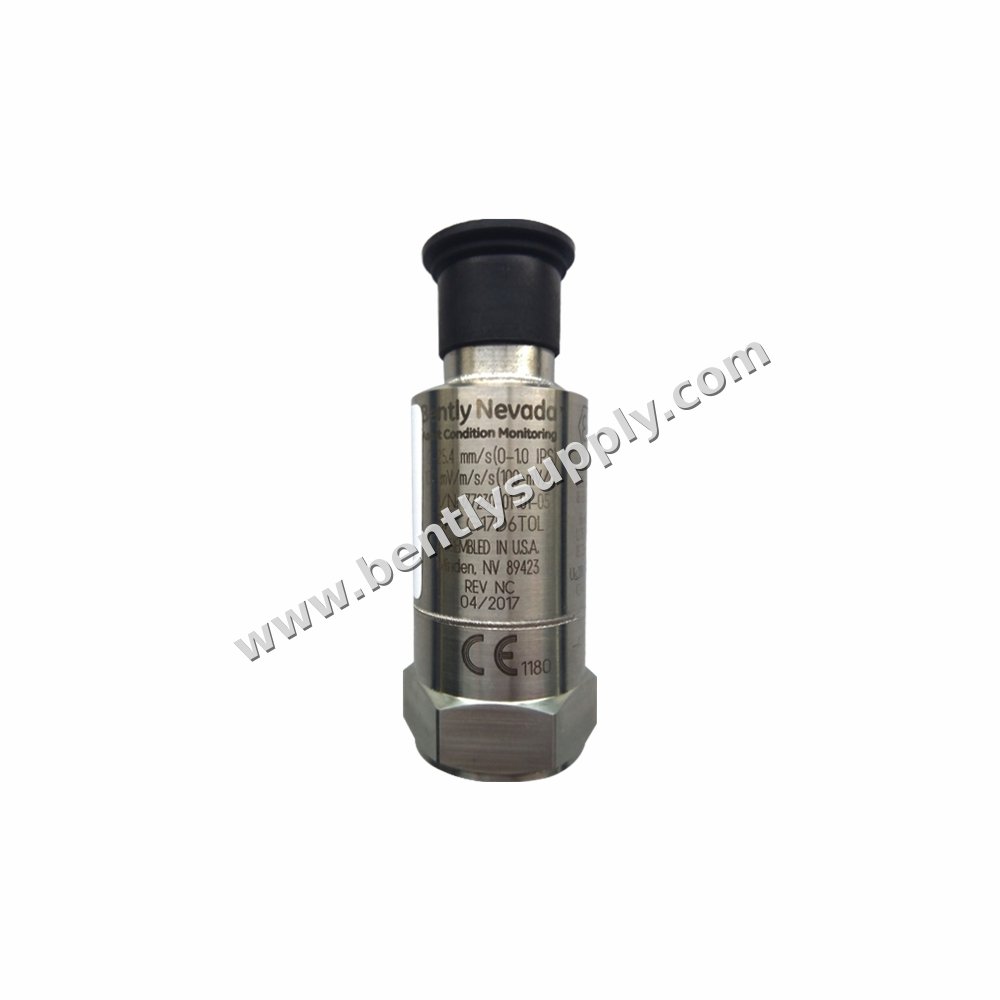

Bently Nevada 177230-01-01-CN Seismic Transmitter

Introdução do produto

A Bently Nevada 177230-01-01-CN (Seismic Transmitter) é um componente projetado para a proteção contínua de máquinas rotativas: um sensor de vibração que a TenBN fornece genuíno, com documentação completa e estoque pronto para plantas que conduzem programas de monitoramento de condição de ativos críticos.

Parâmetros técnicos

• Modelo: 177230-01-01-CN
• tipo de produto: Seismic Transmitter
• Measurement Range: 01 0 – 25.4 mm/s (0 – 1.0 in/s)
• Frequency: 01 = 10 Hz to 1 kHz (600 to 60 kcps) rms
• Aprovações: CN = Approvals específico por país (CN Approvals Option Quick Reference Guide and Field Notification Letter are in the download section)
• Relative Humidity of Transmitter: To 100% non-submerged
• Diameter: 25.4 mm (1.00 in)
• Height: 66.0 mm (2.60 in)
• Case Material: 316L aço inoxidável
• Connector: 3-pin MIL-C-5015, 316L aço inoxidável
• Mounting Hole in Body: 1/4-28 UNF
• Peso: 0.131 Kg

Análise de parâmetros

A sequência de pedidos da 177230-01-01-CN codifica toda a sua configuração física e elétrica; cada dígito deve ser conferido com o desenho da máquina antes de qualquer substituição. A unidade é especificada para operar de -40°C to +85°C (-40°F to +185°F). A documentação de conformidade cobre cN = Approvals específico por país (CN Approvals Option Quick Reference Guide and Field Notification Letter are in the download section).

A saída do sensor é especificada junto com a instrumentação de monitoramento associada; números de peça consistentes no laço mantêm sensibilidade e linearidade dentro dos limites documentados.

Cenários de aplicação

Este sensor monitora vibração de carcaça e outros parâmetros da máquina em equipamentos rotativos, fornecendo o sinal de medição que o sistema de monitoramento usa para decisões de alarme e disparo.

Guia de instalação

Monte o sensor no local documentado na carcaça da máquina, aperte o pino conforme a especificação e encaminhe o cabo blindado ao monitor. Confirme a resposta do canal de medição antes de retornar o trem ao serviço.

Compatibilidade

Este componente pertence ao portfólio Bently Nevada de monitoramento de condição e foi projetado para trabalhar com sondas, cabos de extensão, Proximitors e hardware de monitoramento do mesmo sistema. Componentes com o mesmo número de peça são totalmente intercambiáveis. A TenBN fornece a cadeia de medição completa.

Conselhos de manutenção

Verifique a fixação, o cabo e os conectores do sensor durante as paradas, e confirme que o canal de medição ainda responde a uma entrada conhecida. Mantenha a unidade, em serviço e armazenamento, dentro de sua faixa de operação de -40°C to +85°C (-40°F to +185°F).

Conselhos de aquisição

Confirme o número de peça completo com a lista de materiais da máquina antes de pedir, pois cada dígito de opção altera o encaixe mecânico ou elétrico. A TenBN mantém em estoque componentes genuínos Bently Nevada e fornece a documentação oficial de serviço. Para estoque, preços e prazo da 177230-01-01-CN, contate [email protected].

Perguntas frequentes

Qual é a faixa de temperatura de operação?

A unidade é especificada para -40°C to +85°C (-40°F to +185°F), cobrindo os extremos térmicos típicos de instalações de turbomáquinas.

Quais aprovações ou certificações ela possui?

A documentação de conformidade cobre cN = Approvals específico por país (CN Approvals Option Quick Reference Guide and Field Notification Letter are in the download section). Confirme o sufixo de aprovação do número de peça antes de pedir para uso em área classificada.

Qual conector ou interface ela utiliza?

Utiliza -pin MIL-C-5015, 316L aço inoxidável, compatível com a cadeia de medição padrão Bently Nevada.

Este sobressalente pode ser trocado com componentes existentes?

Componentes Bently Nevada com o mesmo número de peça são totalmente intercambiáveis — se o número completo corresponder, este sobressalente substitui a unidade existente sem recalibração do laço.

Como confirmar o número de peça correto?

Verifique cada dígito de opção com a lista de materiais da máquina e contate [email protected] com a sequência completa; a equipe da TenBN confirmará o encaixe, o estoque e a documentação.
