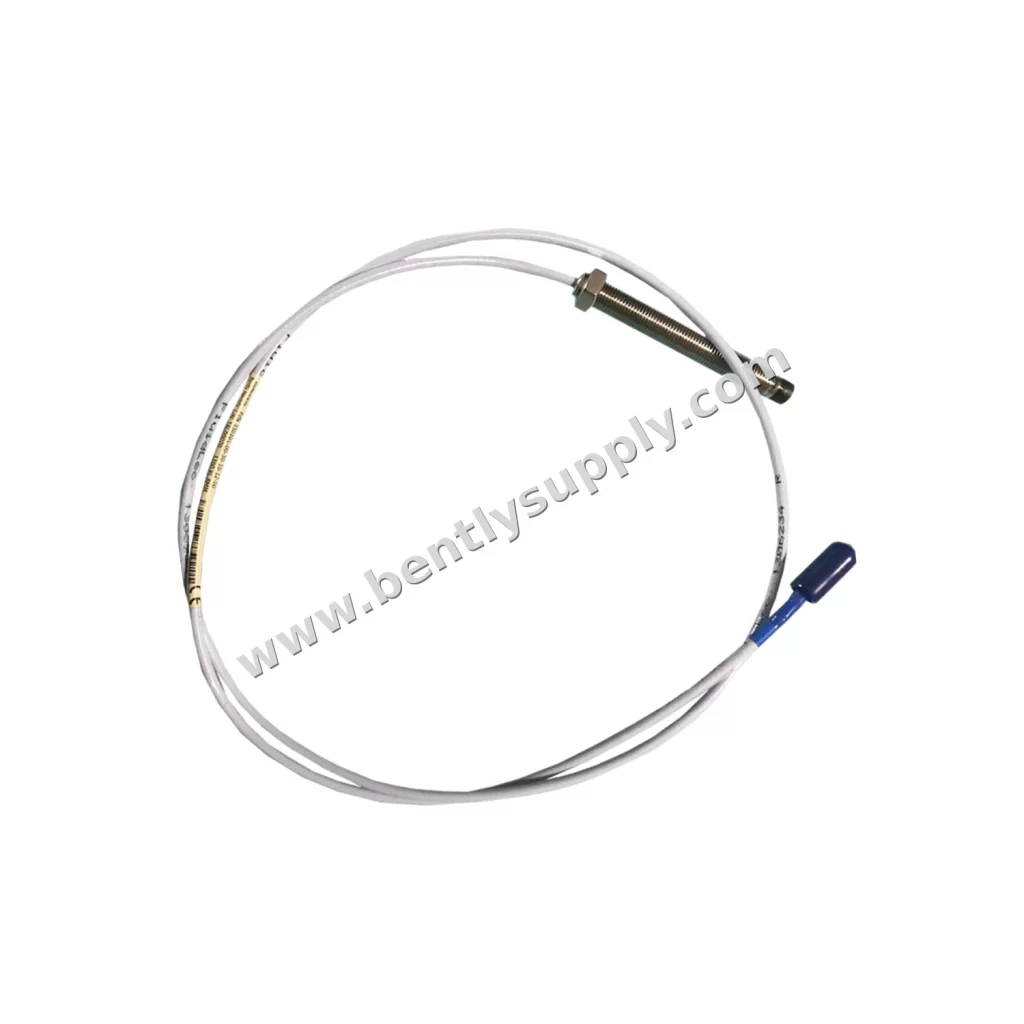

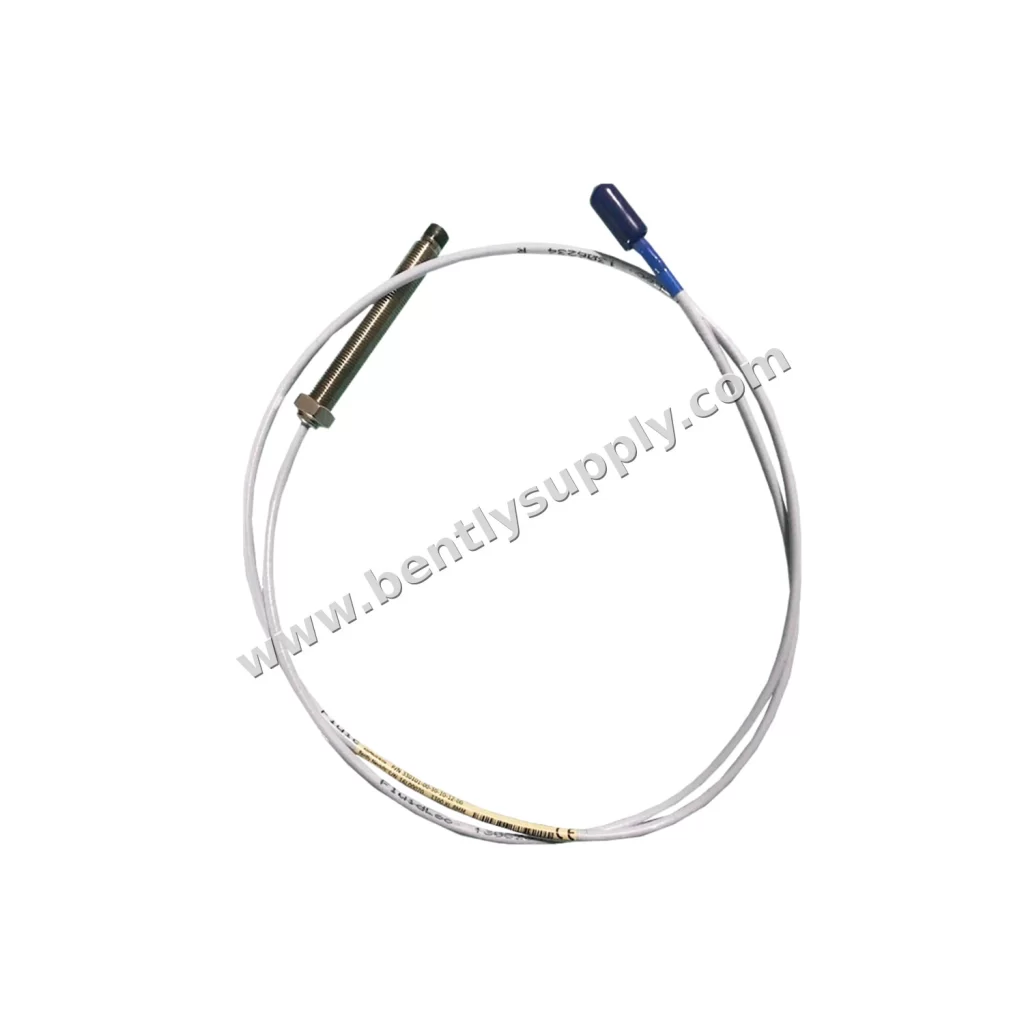

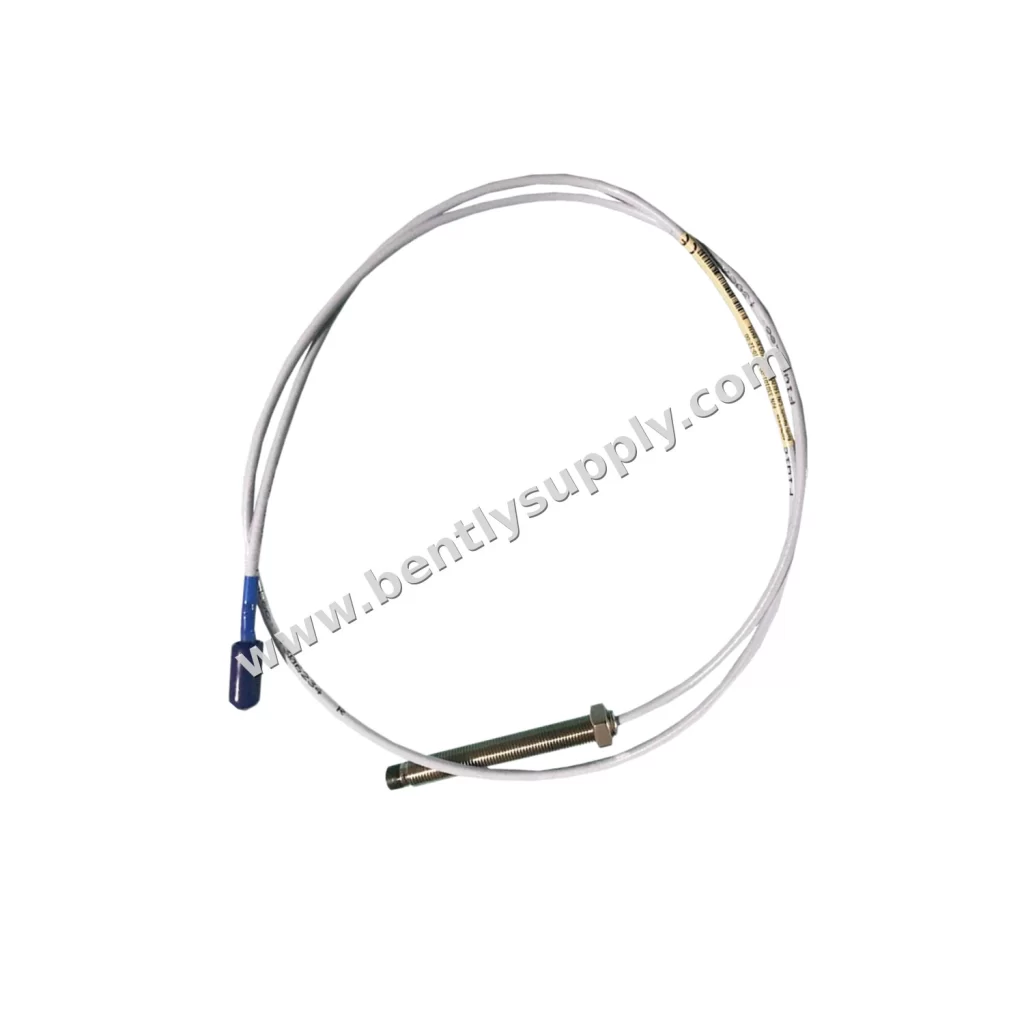

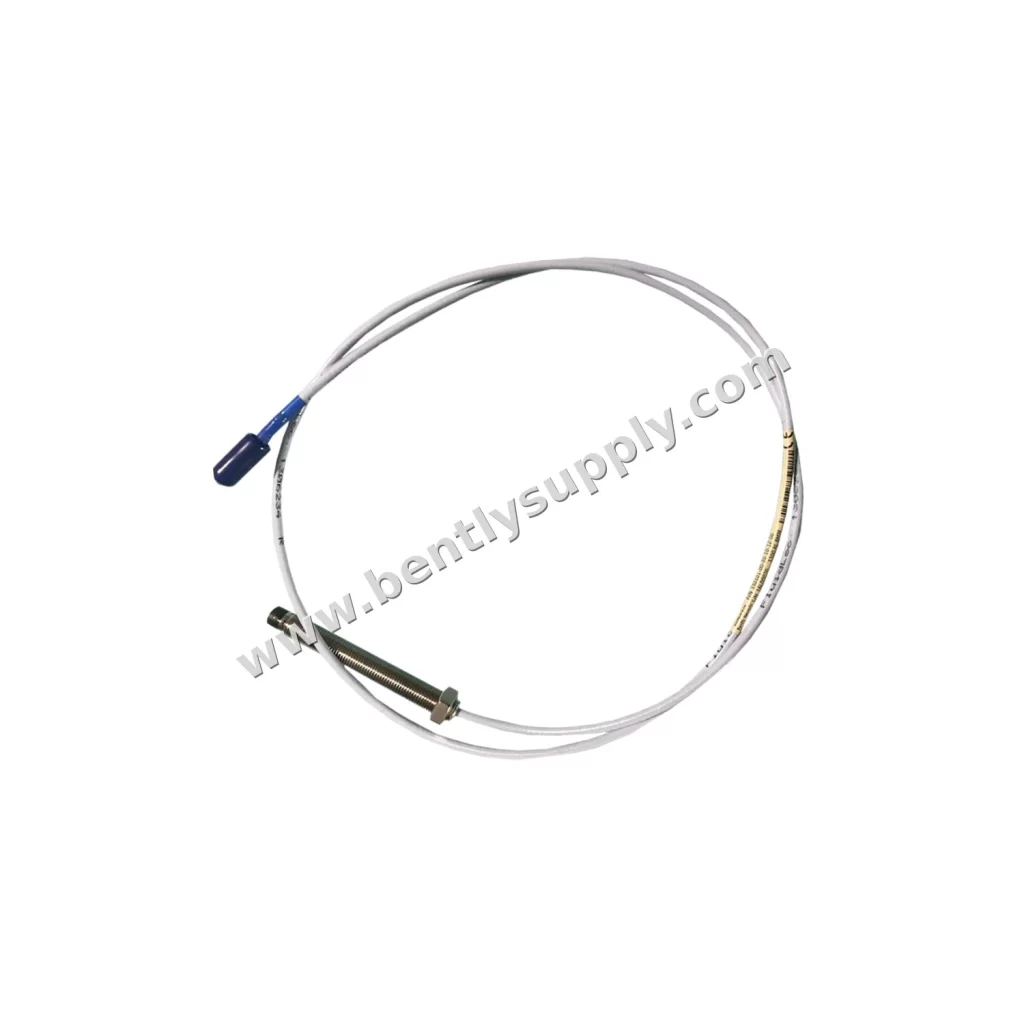

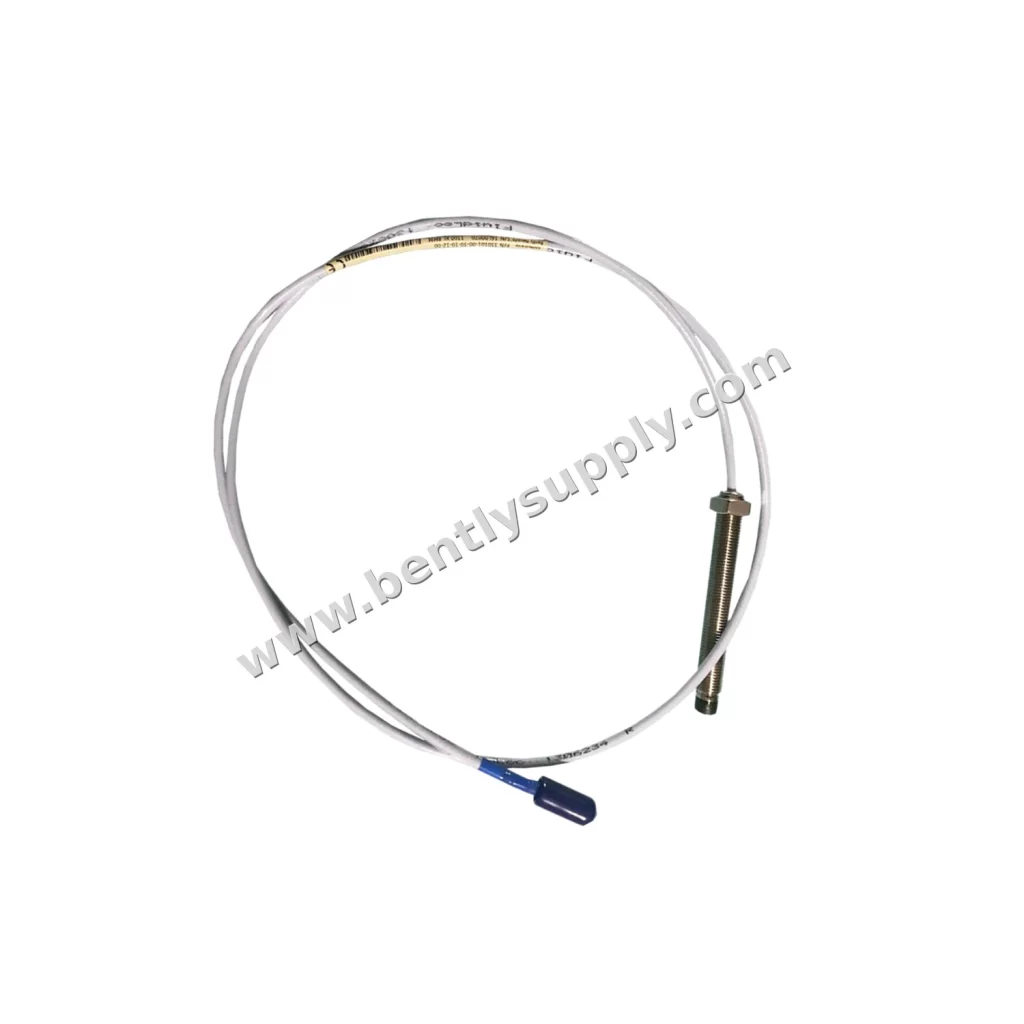

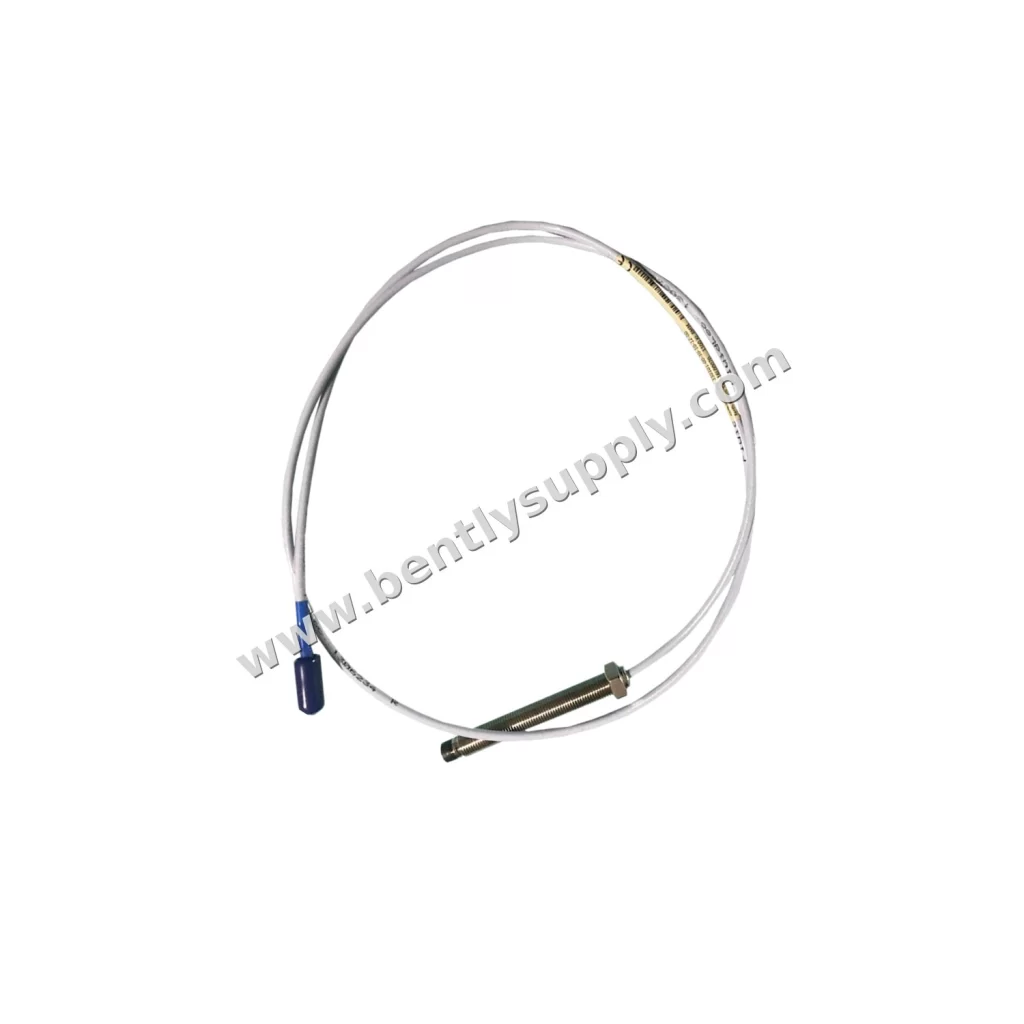

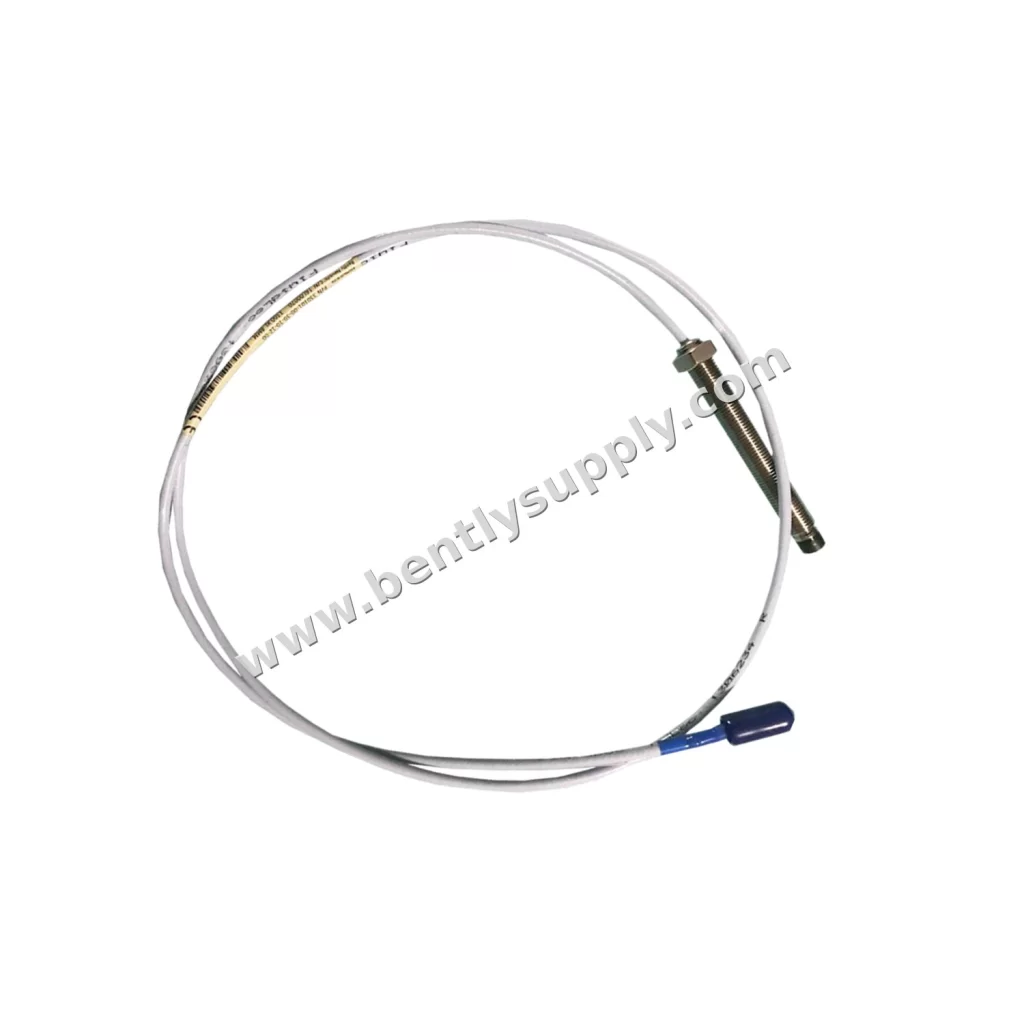

Bently Nevada 330702-00-24-90-12-05 Sondas de proximidade 3300 XL 11 mm

Introdução do produto

A Bently Nevada 330702-00-24-90-12-05 (Sondas de proximidade 3300 XL 11 mm) é um componente projetado para a proteção contínua de máquinas rotativas: um sonda de proximidade que a TenBN fornece genuíno, com documentação completa e estoque pronto para plantas que conduzem programas de monitoramento de condição de ativos críticos.

Parâmetros técnicos

• Modelo: 330702-00-24-90-12-05
• tipo de produto: Sondas de proximidade 3300 XL 11 mm
• Opção de comprimento sem rosca: 00 = 0.0 in
• Opção de comprimento total do corpo: 24 =2.4 in
• Opção de comprimento total: 90=9.0 meters (29.5 feet)
• Opção de conector e tipo de cabo: 12 = ClickLoc coaxial miniatura
• Opção de aprovação: 05 = múltiplas aprovações
• Material da ponta da sonda: polissulfeto de fenileno (PPS)
• Material do corpo da sonda: AISI 304 aço inoxidável (SST)
• Especificações do cabo da sonda: 75 Ω triaxial, fluoretileno propileno (FEP) insulated probe cable in the following total probe lengths: 1, 5 or 9 metres
• Operating and Storage Temperature: -51°C to +177°C (-60°F to +351°F)
• Peso de embarque: 0.17kg

Análise de parâmetros

A sequência de pedidos da 330702-00-24-90-12-05 codifica toda a sua configuração física e elétrica; cada dígito deve ser conferido com o desenho da máquina antes de qualquer substituição. A opção de comprimento sem rosca especifica 00 = 0.0 in. A opção de comprimento total do corpo especifica 24 =2.4 in. A opção de comprimento total especifica 90=9.0 meters (29.5 feet). A unidade é especificada para operar de -51°C to +177°C (-60°F to +351°F). A documentação de conformidade cobre múltiplas aprovações.

O desempenho da sonda é especificado junto com o cabo de extensão e o Proximitor correspondentes; substituir a cadeia de medição completa com números de peça consistentes preserva o fator de escala calibrado e a linearidade.

Cenários de aplicação

Esta sonda é instalada em turbinas a vapor e a gás, compressores, bombas, motores e ventiladores para medir vibração radial e axial do eixo, posição e rotação. Ela alimenta o rack de monitoramento correspondente, dando aos operadores o alerta precoce necessário para planejar a manutenção antes que uma falha em desenvolvimento se torne uma parada não planejada.

Guia de instalação

Rosqueie a sonda no furo roscado respeitando os limites de engajamento de rosca do corpo e acople o conector ao cabo de extensão correspondente. Ajuste a folga inicial conforme os requisitos elétricos do Proximitor associado e verifique a tensão de folga contra a documentação do sistema antes de retornar a máquina ao serviço.

Compatibilidade

Este componente pertence à linha « sistema de proximidade 3300 XL 11 mm » e foi projetado para trabalhar com as sondas, cabos de extensão, Proximitors e hardware de monitoramento do mesmo sistema. Componentes Bently Nevada com o mesmo número de peça são totalmente intercambiáveis — um sobressalente estocado pode ser instalado sem reengenharia do laço de medição. A TenBN fornece a cadeia completa com números de peça consistentes.

Conselhos de manutenção

Inspecione a ponta, as roscas e a capa do cabo em cada parada quanto a desgaste ou dano, e confirme que o assentamento dos conectores e os torques não se afrouxaram em serviço. Mantenha a unidade, em serviço e armazenamento, dentro de sua faixa de operação de -51°C to +177°C (-60°F to +351°F).

Conselhos de aquisição

Confirme o número de peça completo com a lista de materiais da máquina antes de pedir, pois cada dígito de opção altera o encaixe mecânico ou elétrico. A TenBN mantém em estoque componentes genuínos Bently Nevada e fornece a documentação oficial de serviço. Para estoque, preços e prazo da 330702-00-24-90-12-05, contate [email protected].

Perguntas frequentes

Qual é a faixa de temperatura de operação?

A unidade é especificada para -51°C to +177°C (-60°F to +351°F), cobrindo os extremos térmicos típicos de instalações de turbomáquinas.

Quais aprovações ou certificações ela possui?

A documentação de conformidade cobre múltiplas aprovações. Confirme o sufixo de aprovação do número de peça antes de pedir para uso em área classificada.

Qual conector ou interface ela utiliza?

Utiliza ClickLoc coaxial miniatura, compatível com a cadeia de medição padrão Bently Nevada.

Este sobressalente pode ser trocado com componentes existentes?

Componentes Bently Nevada com o mesmo número de peça são totalmente intercambiáveis — se o número completo corresponder, este sobressalente substitui a unidade existente sem recalibração do laço.

Como confirmar o número de peça correto?

Verifique cada dígito de opção com a lista de materiais da máquina e contate [email protected] com a sequência completa; a equipe da TenBN confirmará o encaixe, o estoque e a documentação.
