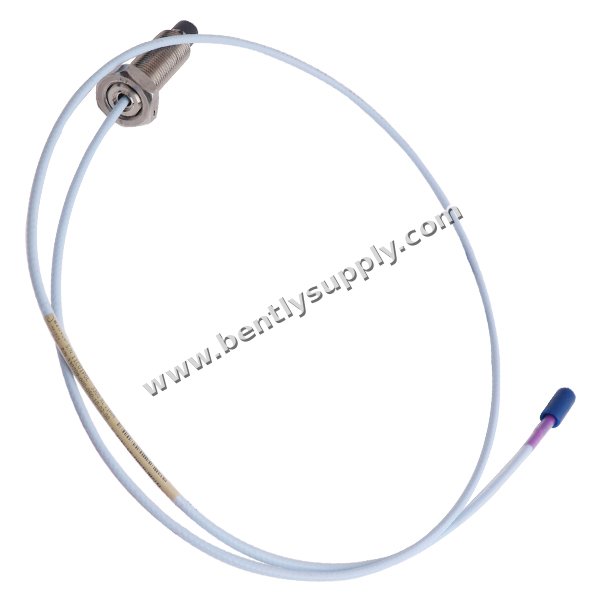

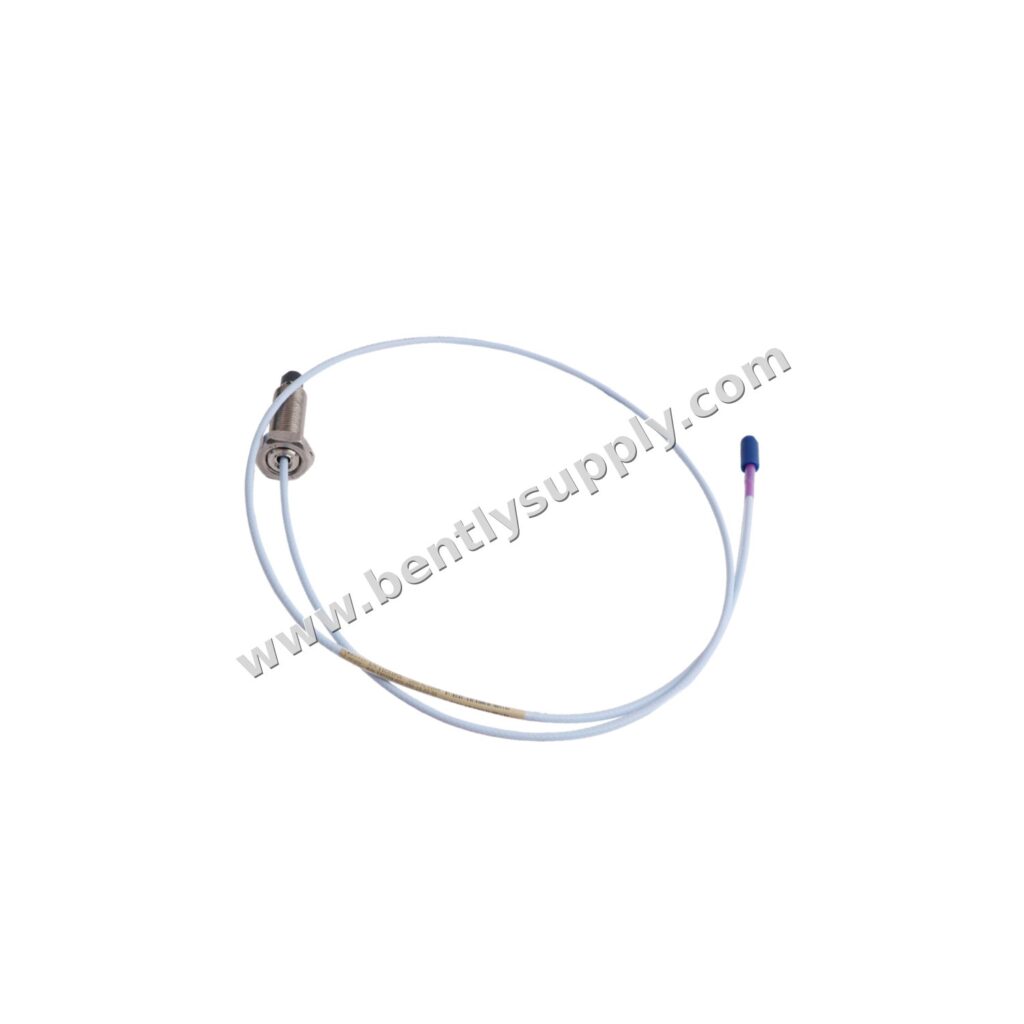

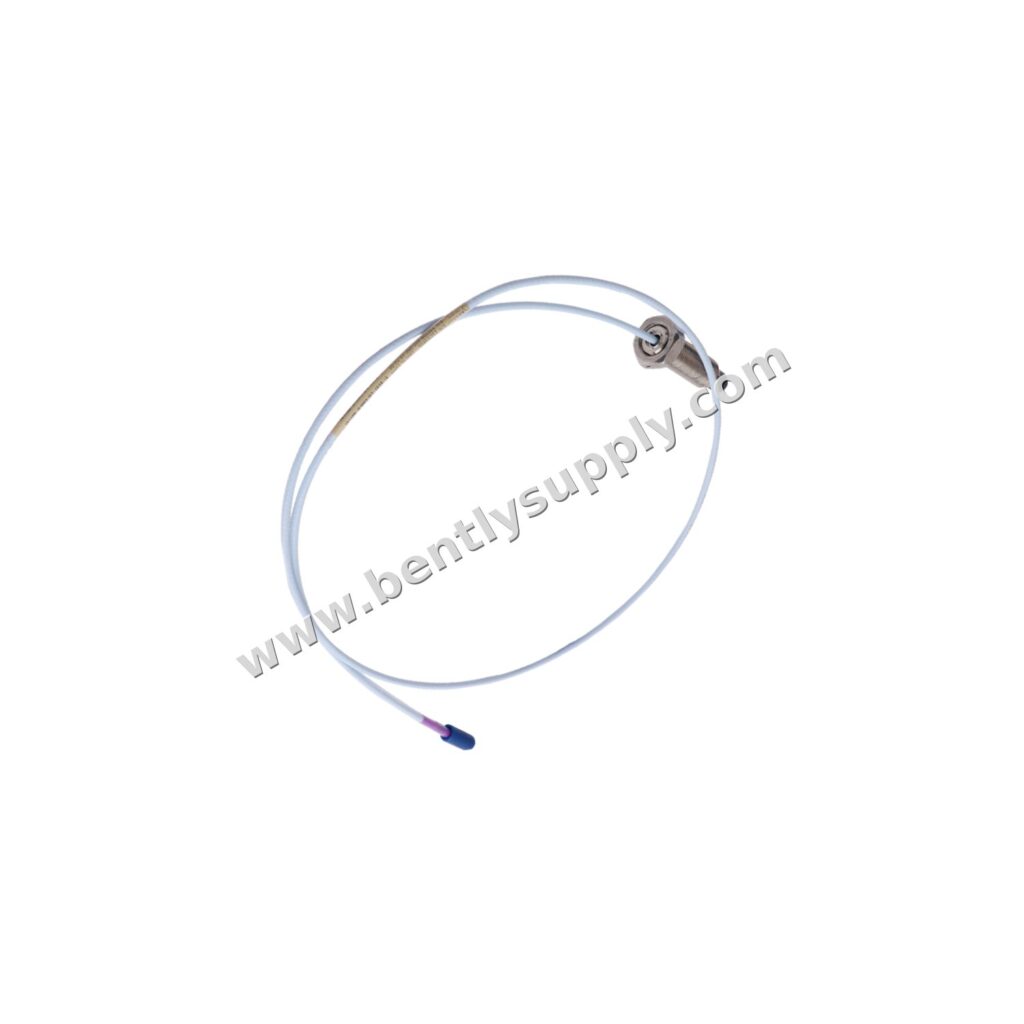

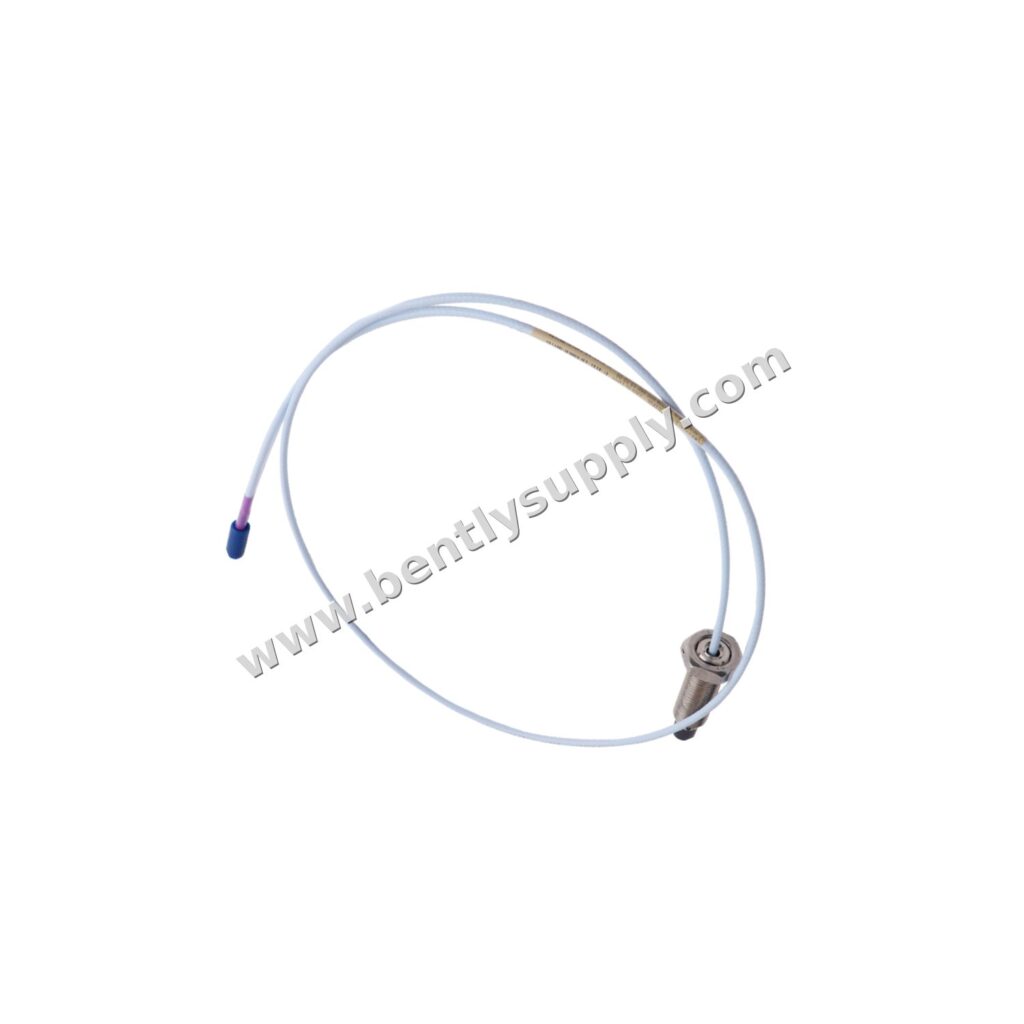

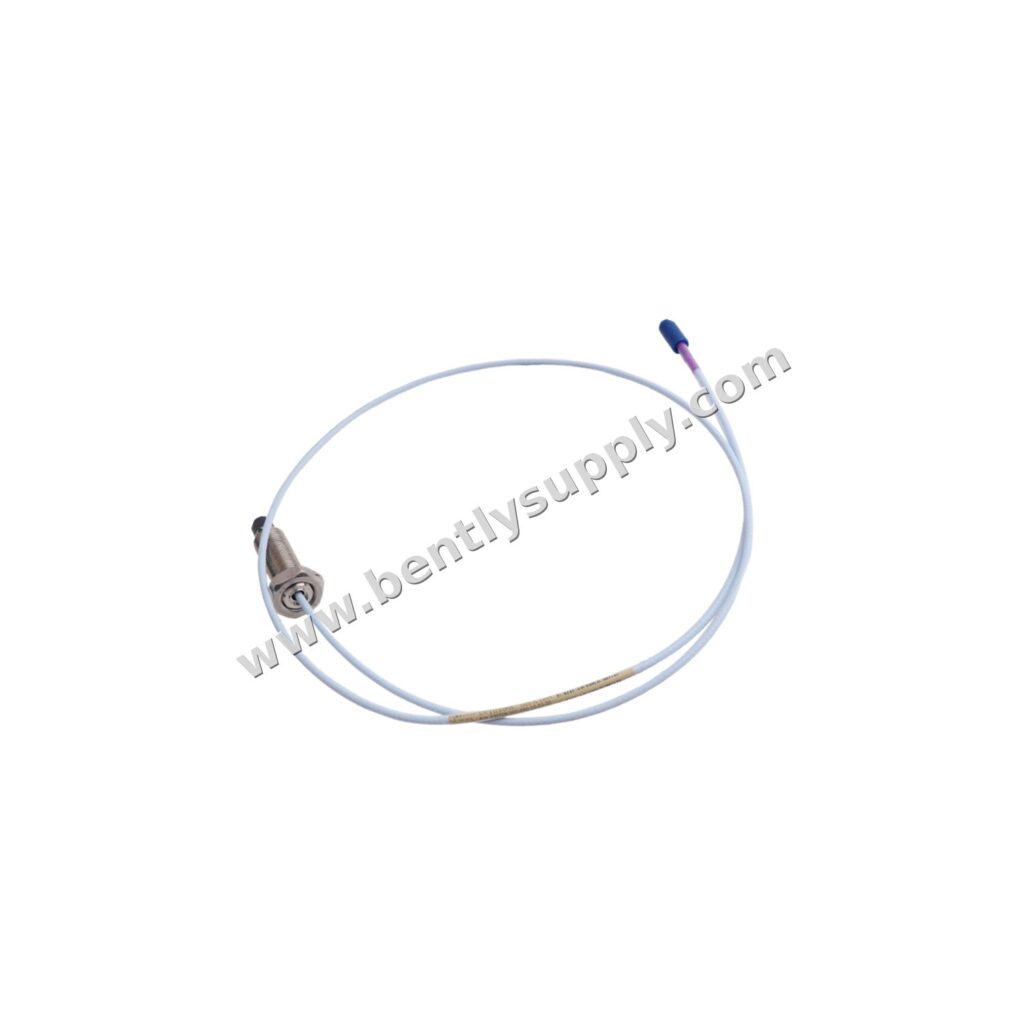

Bently Nevada 330709-000-030-90-02-05 Sonda de proximidade 3300 XL de 11 mm

Apresentação do produto

O modelo 330709-000-030-90-02-05 da Bently Nevada é uma sonda de proximidade 3300 XL de 11 mm, projetada para medições de deslocamento e vibração por correntes parasitas de alto desempenho. Este modelo possui uma rosca M16 x 1,5, um cabo de 9,0 metros e um conector coaxial miniatura ClickLoc, o que o torna uma opção versátil para monitoramento de condições industriais. Fabricada nos EUA, esta sonda faz parte da confiável série 3300 XL, conhecida por sua precisão e durabilidade em ambientes adversos.

Parâmetros técnicos

• Modelo: 330709-000-030-90-02-05
• Tipo de sonda: Sonda de proximidade 3300 XL de 11 mm
• Tamanho da rosca: M16 x 1,5
• Comprimento sem rosca: 0 mm
• Comprimento total do invólucro: 30 mm
• Comprimento total: 9,0 metros (29,5 pés)
• Conector: Coaxial miniatura ClickLoc
• Resistência CC da sonda: 8,5 ± 1,1 ohms
• Material da ponta da sonda: Sulfeto de polifenileno (PPS)
• Material da carcaça da sonda: Aço inoxidável AISI 304
• Especificação do cabo: Triaxial de 75 Ω, com isolamento de FEP
• Temperatura de operação: -52 °C a +177 °C
• Torque recomendado: 21,1 N•m (187 in•lb)
• Raio mínimo de curvatura: 25,4 mm (1,0 pol.)

Análise de parâmetros

O 330709-000-030-90-02-05 oferece uma faixa de medição linear adequada para sondas de 11 mm, com uma resistência CC de 8,5 ± 1,1 ohms, garantindo desempenho consistente. A rosca M16 x 1,5 permite uma montagem segura, enquanto o cabo de 9,0 metros oferece flexibilidade na instalação. A sonda foi projetada para superfícies-alvo planas com um diâmetro mínimo recomendado de 30,5 mm e diâmetros de eixo de pelo menos 152 mm, garantindo leituras precisas.

Cenários de aplicação

Esta sonda de proximidade é ideal para monitorar vibração e posição em máquinas rotativas, como turbinas, compressores, bombas e outros equipamentos críticos. É comumente utilizada em aplicações que exigem medições precisas de vibração radial do eixo, posição axial e velocidade, contribuindo para a manutenção preditiva e a proteção da máquina.

Guia de instalação

Instale a sonda com um torque recomendado de 21,1 N•m (187 in•lb) para casos de M16 x 1,5. Certifique-se de que o encaixe da rosca não exceda 24 mm. O conector deve ser apertado manualmente, com um torque máximo de 0,565 N•m (5 in•lb). Mantenha um raio de curvatura mínimo de 25,4 mm para o cabo. Verifique se o tamanho do alvo e o diâmetro do eixo atendem aos requisitos mínimos para um desempenho ideal.

Compatibilidade

O 330709-000-030-90-02-05 é compatível com os sistemas 3300 XL da Bently Nevada, incluindo os transdutores de proximidade 3300 XL de 8 mm e 11 mm. Ele funciona com cabos de extensão padrão e transdutores de proximidade, como os da série 3300 XL. O conector coaxial miniatura ClickLoc garante uma conexão segura com cabos compatíveis.

Recomendações de manutenção

Inspecione regularmente a ponta da sonda e o cabo para verificar se há danos. Mantenha a ponta da sonda limpa e livre de contaminantes. Evite expor a sonda a temperaturas abaixo de -34 °C, pois isso pode causar falha prematura da vedação de pressão. Certifique-se de que os conectores estejam devidamente apertados e protegidos contra umidade.

Recomendações de aquisição

Ao encomendar o Bently Nevada 330709-000-030-90-02-05, verifique o comprimento total, o tipo de rosca e as opções de conectores para atender aos requisitos do seu sistema. Considere comprar de distribuidores autorizados para garantir peças originais e suporte de garantia. Verifique se há aprovações múltiplas (Opção 05), caso sejam exigidas para o seu setor.

Perguntas frequentes

Qual é o comprimento total da sonda?

O comprimento total é de 9,0 metros (29,5 pés).

Qual é a faixa de temperatura de operação?

A faixa de temperatura de operação e armazenamento é de -52 °C a +177 °C.

Qual é o torque recomendado para a instalação?

O torque recomendado para o invólucro da sonda M16 x 1,5 é de 21,1 N•m (187 in•lb).

Esta sonda pode ser usada com os sistemas 3300 XL?

Sim, ela foi projetada para uso com os sistemas 3300 XL da Bently Nevada.

Qual é o material da ponta da sonda?

A ponta da sonda é feita de sulfeto de polifenileno (PPS).
