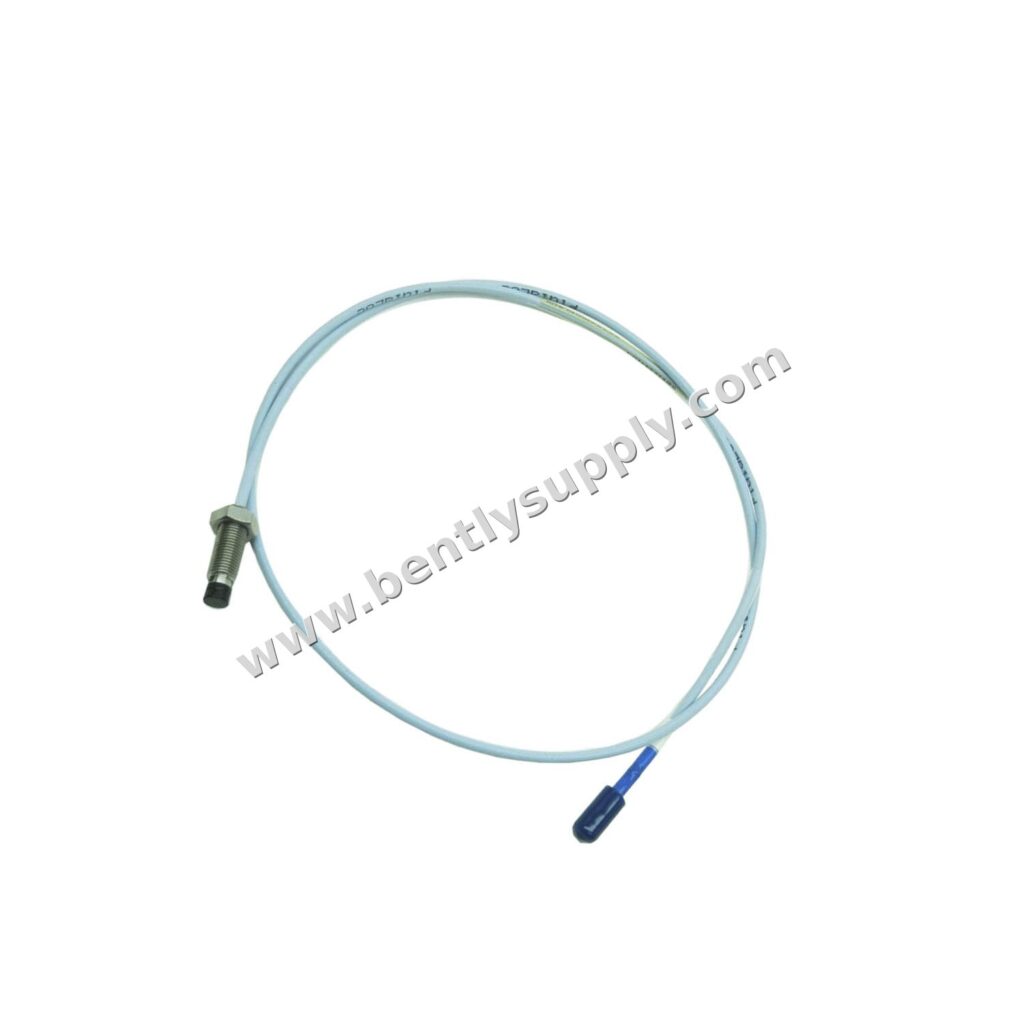

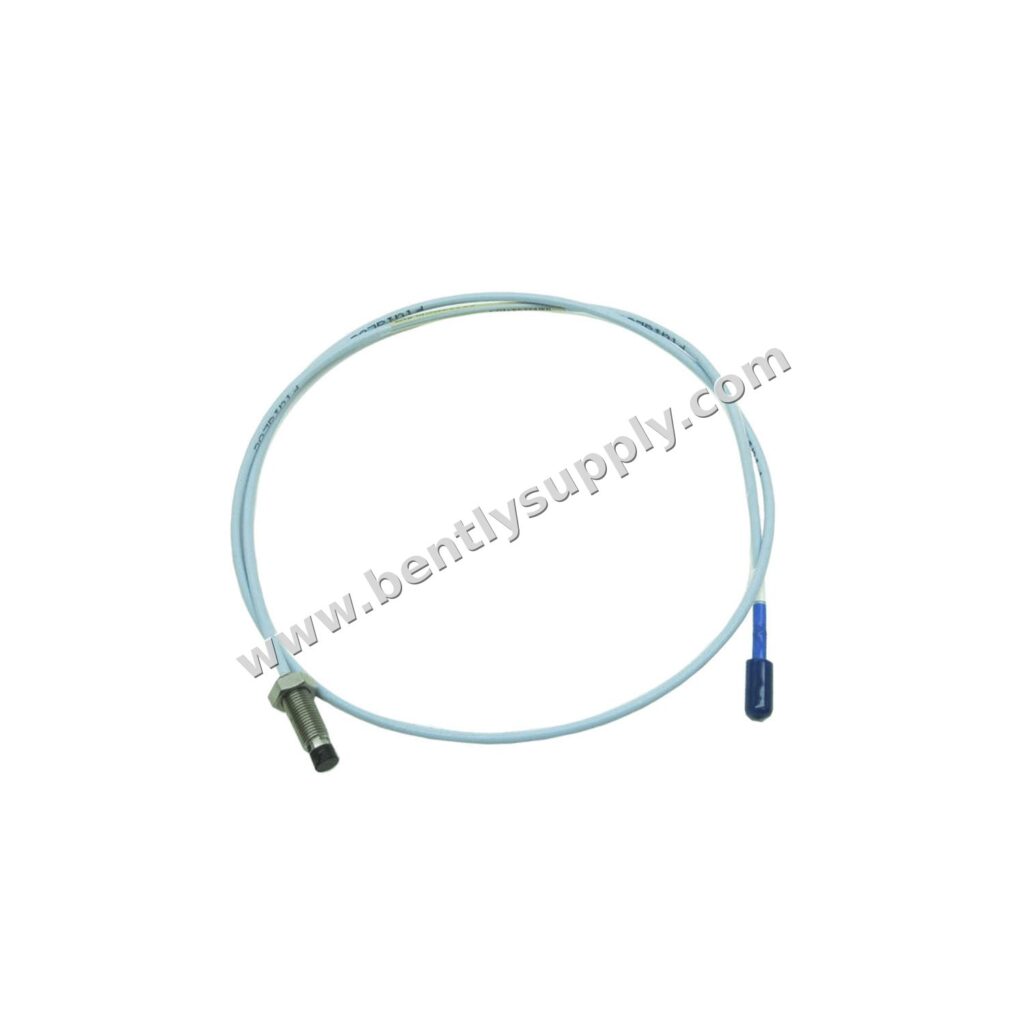

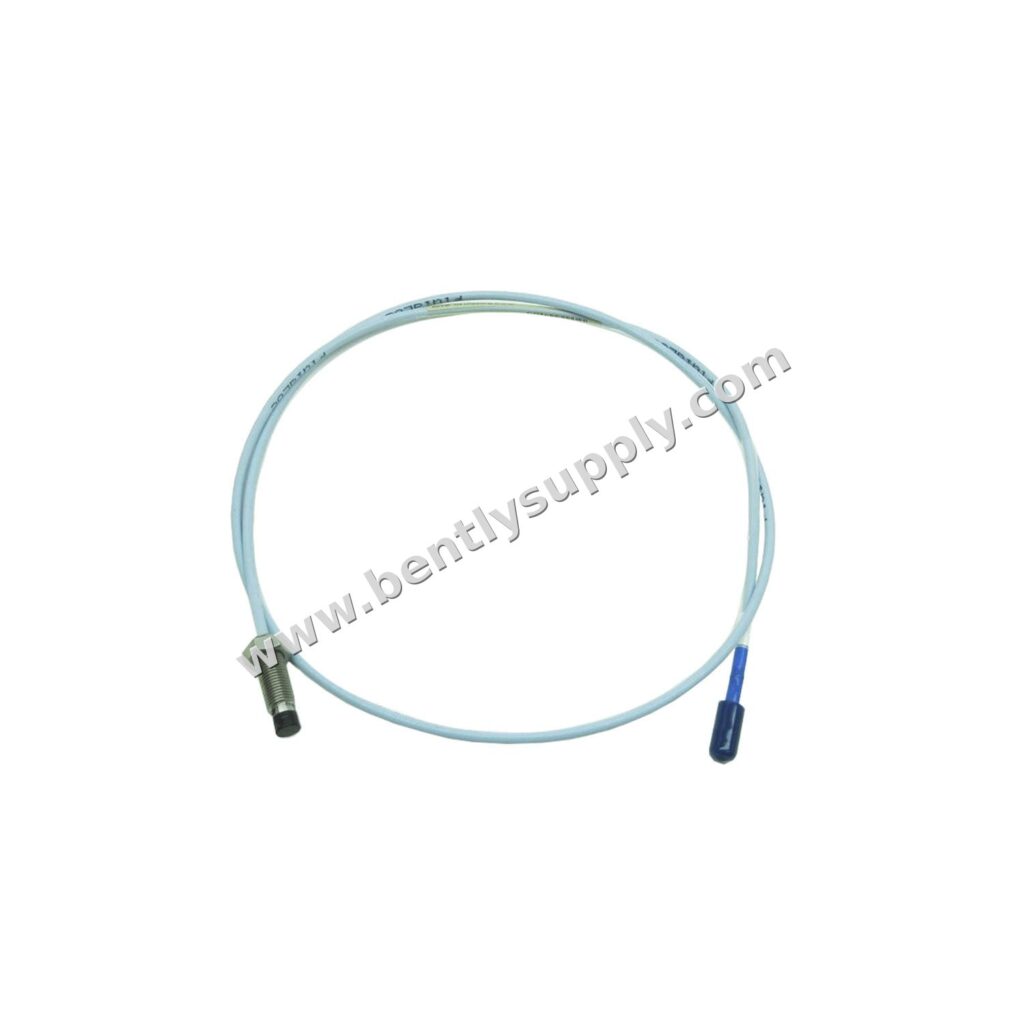

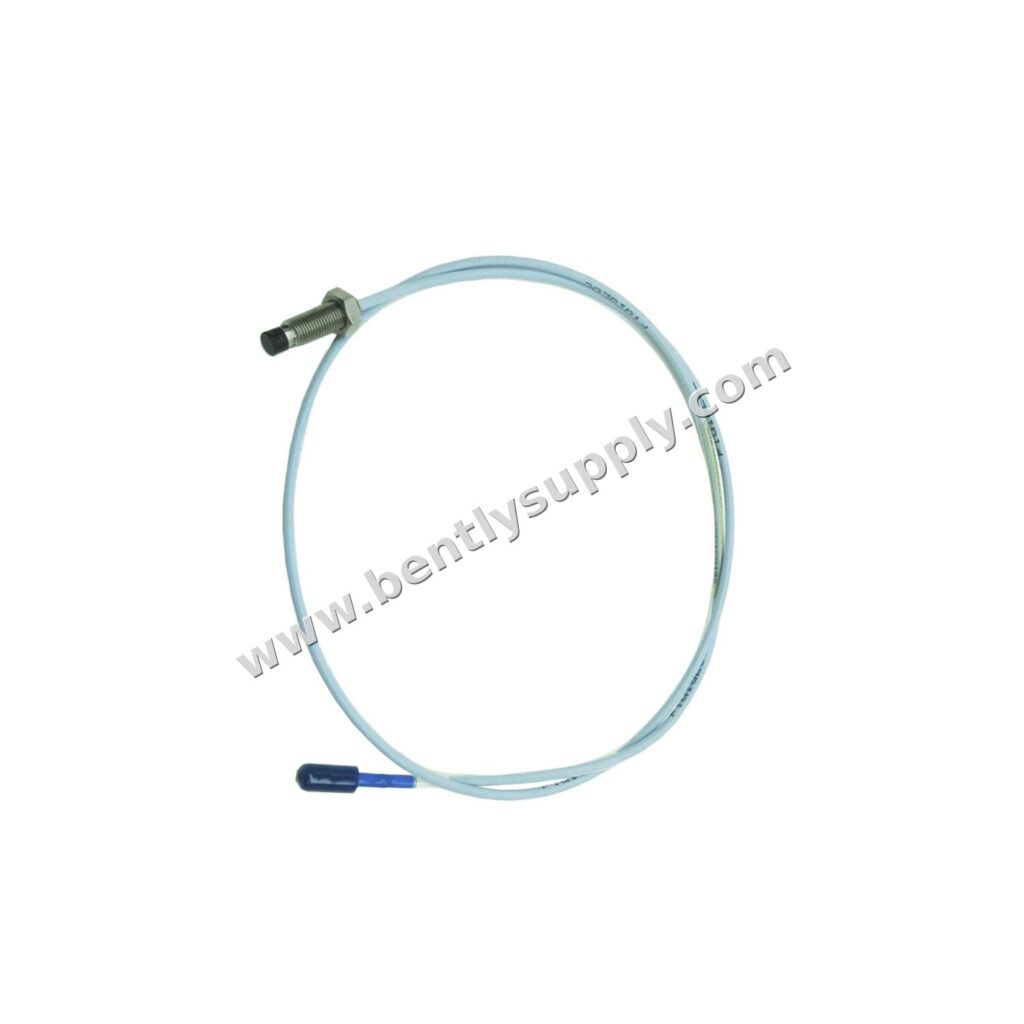

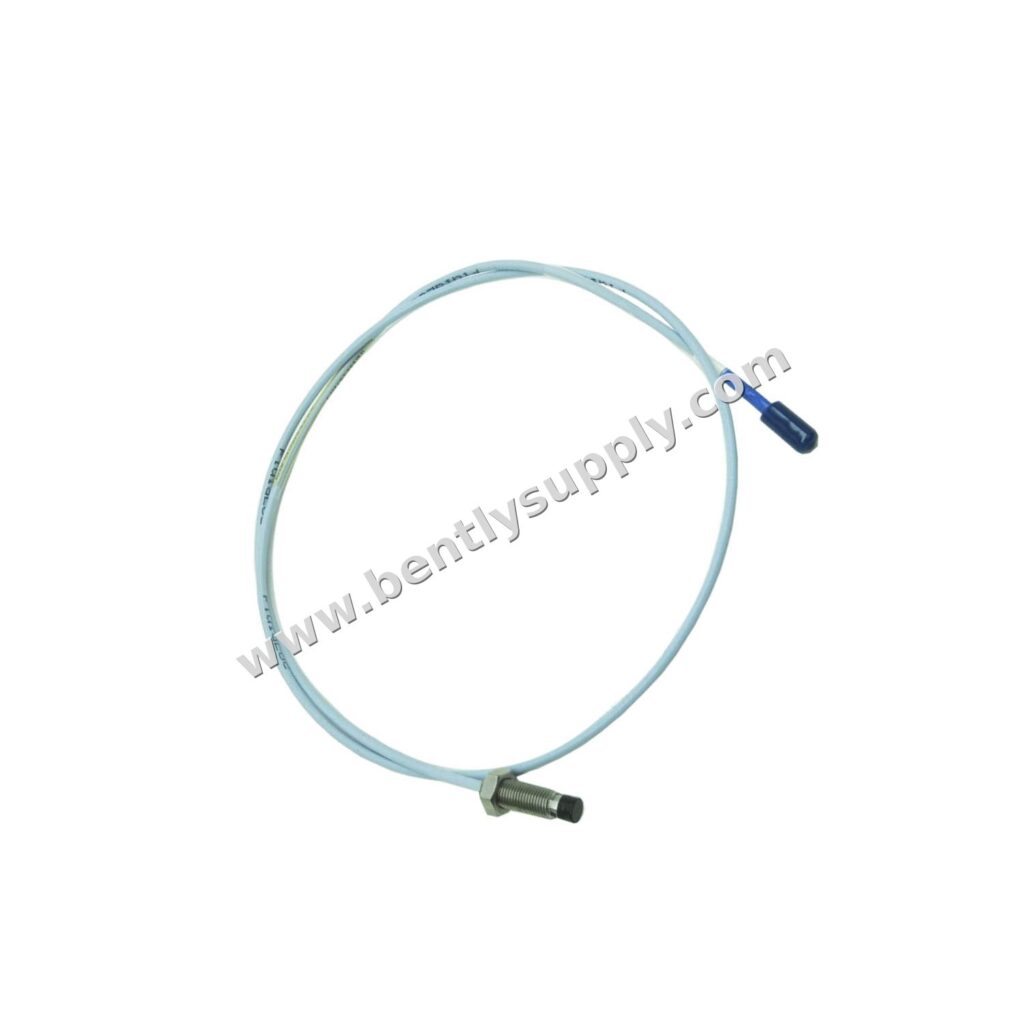

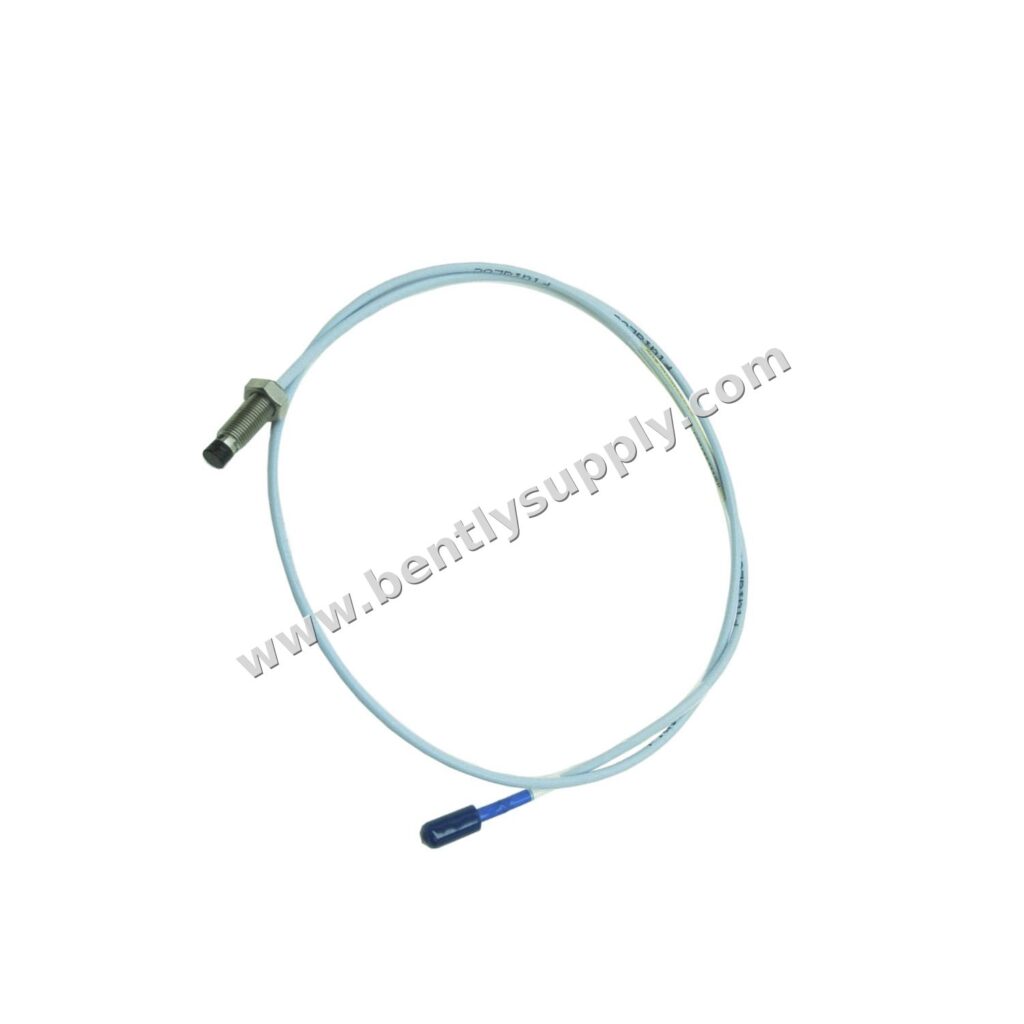

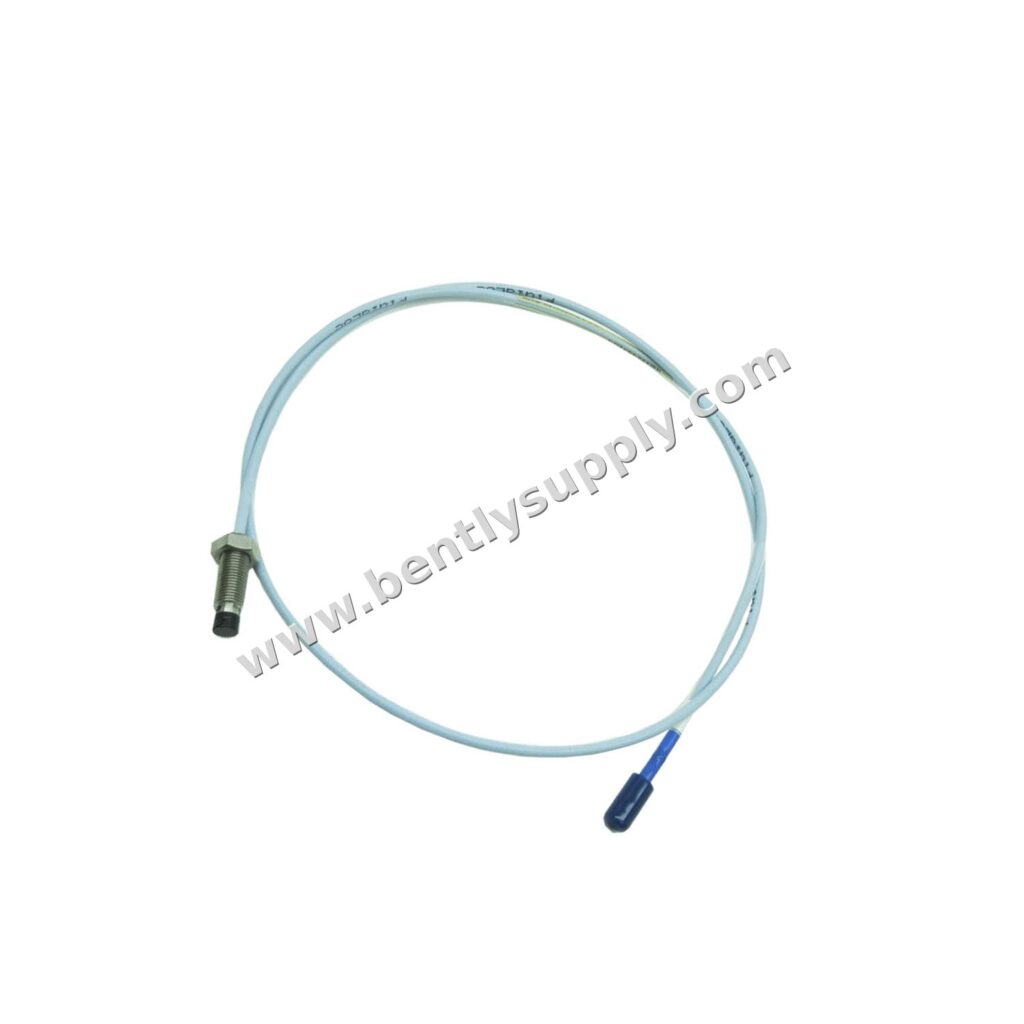

Bently Nevada 330710-000-050-10-02-00 3300 XL 11 mm Sonda de Proximidade

Introdução do Produto

A sonda de proximidade Bently Nevada 330710-000-050-10-02-00 é uma sonda de precisão 3300 XL de 11 mm, projetada para monitoramento confiável de vibração e posição em máquinas rotativas críticas. Fabricada nos EUA, esta sonda possui um corpo rosqueado M16 x 1,5 com proteção blindada, comprimento total do corpo de 50 mm e comprimento total de 1,0 metro. Ela é equipada com um conector coaxial em miniatura ClickLoc e cabo padrão, sendo ideal para uso com os sistemas de monitoramento Bently Nevada 3300/3500.

Parâmetros Técnicos

• Resistência DC da Sonda: 5,9 ± 0,5 ohms (central para condutor externo)
• Material da Ponta da Sonda: Sulfeto de polifenileno (PPS)
• Material do Corpo da Sonda: Aço inoxidável AISI 304
• Cabo da Sonda: Triaxial de 75 Ω, isolado em FEP
• Rosca do Corpo da Sonda: M16 x 1,5
• Máximo Engate da Rosca: 24 mm
• Torque do Corpo da Sonda: Máx. 63,3 N·m, Recomendado 21,1 N·m
• Torque do Conector: Máx. 0,565 N·m (aperto manual)
• Raio Mínimo de Curvatura: 25,4 mm (com ou sem blindagem)
• Temperatura de Operação: -52°C a +177°C
• Temperatura de Armazenamento: -52°C a +105°C
• Umidade Relativa: 100% condensante (não submersível)

Análise de Parâmetros

O modelo 330710-000-050-10-02-00 é configurado com comprimento não rosqueado de 0 mm, comprimento total do corpo de 50 mm e comprimento total de 1,0 metro. O conector coaxial em miniatura ClickLoc garante instalação segura e rápida. A sonda é projetada para atender às limitações de diafonia, com diâmetro mínimo recomendado da superfície alvo plana de 30,5 mm e diâmetro do eixo de 152 mm. Sua construção robusta e classificações de temperatura a tornam adequada para ambientes industriais severos.

Cenários de Aplicação

Esta sonda de proximidade é amplamente utilizada para medições de vibração radial e posição axial em turbinas, compressores, bombas e outras máquinas rotativas. É compatível com os sistemas de monitoramento Bently Nevada 3300 e 3500, fornecendo dados precisos para manutenção preditiva e proteção de máquinas.

Guia de Instalação

Instale a sonda usando o torque recomendado de 21,1 N·m (187 in·lb) para o corpo M16 x 1,5. Certifique-se de que o conector esteja apertado manualmente, com torque máximo de 0,565 N·m. Mantenha um raio mínimo de curvatura de 25,4 mm para o cabo. Verifique se a superfície alvo atende ao tamanho mínimo recomendado e se a folga é ajustada de acordo com os requisitos do sistema.

Compatibilidade

A 330710-000-050-10-02-00 faz parte da série 3300 XL e é compatível com racks, proximitores e cabos de extensão Bently Nevada 3300/3500. Ela usa um conector coaxial em miniatura ClickLoc, que é padrão para esta série.

Conselhos de Manutenção

Inspecione regularmente o cabo e o conector da sonda quanto a danos. Mantenha a ponta da sonda limpa e livre de detritos. Evite expor a sonda a temperaturas abaixo de -34°C, pois isso pode causar falha prematura do selo de pressão. Verificações de calibração devem ser realizadas periodicamente para garantir a precisão da medição.

Conselhos de Compra

Ao fazer o pedido, verifique o número do modelo 330710-000-050-10-02-00 para garantir a configuração correta. Considere comprar sondas sobressalentes para minimizar o tempo de inatividade. Para aplicações que exigem teste de pressão ou configurações personalizadas, entre em contato com nosso departamento de design personalizado.

Perguntas Frequentes

Qual é o comprimento total desta sonda?

O comprimento total é de 1,0 metro (3,3 pés).

Que tipo de conector ela usa?

Ela usa um conector coaxial em miniatura ClickLoc.

Esta sonda é adequada para ambientes de alta temperatura?

Sim, ela opera até +177°C.

Esta sonda pode ser usada com sistemas de monitoramento 3500?

Sim, ela é compatível com sistemas 3300 e 3500.

Qual é o torque de instalação recomendado?

O torque recomendado é de 21,1 N·m (187 in·lb).
