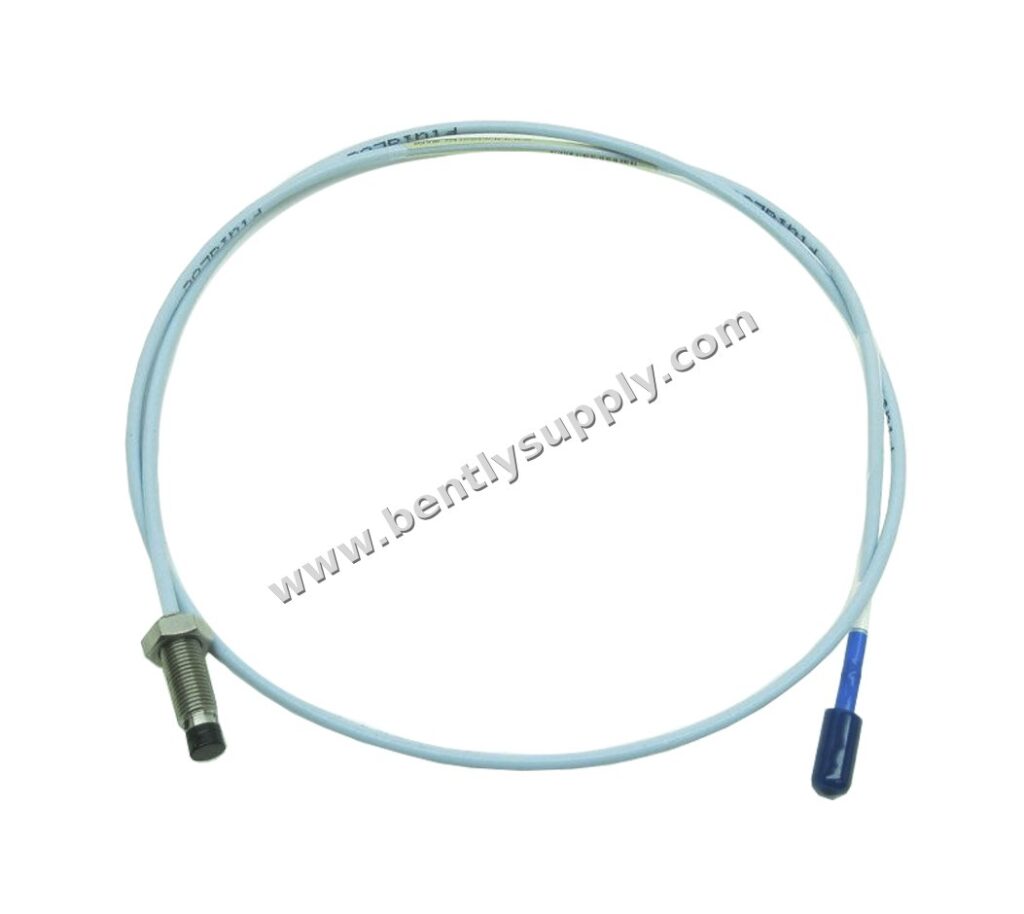

Bently Nevada 330710-000-060-10-02-00 3300 XL 11 mm Proximity Probe

Introdução do Produto

A Bently Nevada 330710-000-060-10-02-00 é uma sonda de proximidade 3300 XL 11 mm projetada para medições precisas de vibração e posição sem contato em máquinas rotativas críticas. Fabricada nos EUA, esta sonda possui uma carcaça robusta em aço inoxidável AISI 304, ponta em PPS e cabo blindado integral para maior durabilidade em ambientes industriais severos. O número do modelo 330710-000-060-10-02-00 especifica um comprimento sem rosca de 0 mm, comprimento total da carcaça de 60 mm, comprimento total do cabo de 1,0 metro, conector coaxial miniatura ClickLoc e nenhuma aprovação de agência.

Parâmetros Técnicos

• Tipo de Sonda: Sonda de Proximidade 3300 XL 11 mm
• Tamanho da Rosca: M16 x 1,5
• Comprimento sem Rosca: 0 mm
• Comprimento Total da Carcaça: 60 mm
• Comprimento Total: 1,0 metro (3,3 pés)
• Conector: Conector coaxial miniatura ClickLoc, cabo padrão
• Resistência DC da Sonda: 5,9 ± 0,5 ohms (do centro ao condutor externo)
• Material da Ponta da Sonda: Sulfeto de polifenileno (PPS)
• Material da Carcaça da Sonda: Aço inoxidável AISI 304
• Especificação do Cabo: Triaxial de 75 Ω, isolado em FEP
• Torque da Carcaça da Sonda: 63,3 N•m (560 in•lb) para M16x1,5
• Torque do conector ao conector: Aperto manual (máx. 0,565 N•m)
• Raio Mínimo de Curvatura: 25,4 mm (1,0 pol.) com ou sem blindagem
• Temperatura de Operação/Armazenamento: -52°C a +177°C (-62°F a +351°F)

Análise de Parâmetros

A 330710-000-060-10-02-00 oferece um comprimento total de 1,0 metro, ideal para instalações onde a sonda é montada próxima ao monitor. O comprimento total da carcaça de 60 mm proporciona engate de rosca adequado para montagem padrão. A rosca M16x1,5 garante compatibilidade com hardware de montagem comum. O conector coaxial miniatura ClickLoc permite uma fixação rápida e segura do cabo. A resistência DC da sonda de 5,9 ± 0,5 ohms garante transmissão de sinal consistente.

Cenários de Aplicação

Esta sonda é amplamente utilizada para monitoramento de vibração e posição em turbinas, compressores, bombas e outras máquinas rotativas. É adequada para medir vibração do eixo, posição axial e referência de velocidade/fase. O tamanho do sensor de 11 mm fornece excelente faixa linear e sensibilidade para a maioria das aplicações industriais.

Guia de Instalação

• Monte a sonda usando a rosca M16x1,5. Certifique-se de que o engate da rosca não exceda 24 mm.
• Aplique o torque recomendado de 63,3 N•m (560 in•lb) na carcaça da sonda.
• Conecte o cabo usando o conector ClickLoc; aperte manualmente, não exceda 0,565 N•m (5 in•lb).
• Mantenha um raio mínimo de curvatura de 25,4 mm (1,0 pol.) para o cabo.
• Para desempenho ideal, use uma superfície alvo plana de pelo menos 30,5 mm de diâmetro ou um diâmetro de eixo de pelo menos 152 mm.

Compatibilidade

A 330710-000-060-10-02-00 é compatível com monitores e sistemas de proximidade da série 3300 XL da Bently Nevada. Funciona com cabos de extensão e proximitores padrão 3300 XL. O conector ClickLoc garante acoplamento seguro com cabos compatíveis.

Conselhos de Manutenção

• Inspecione periodicamente a ponta da sonda e o cabo quanto a danos.
• Mantenha a ponta da sonda limpa e livre de detritos.
• Evite expor a sonda a temperaturas abaixo de -34°C (-30°F), pois isso pode causar falha prematura do selo de pressão.
• Verifique o aperto do conector periodicamente; não aperte demais.

Conselhos de Aquisição

Ao fazer o pedido, verifique o número do modelo 330710-000-060-10-02-00 para garantir que você receba a configuração correta. Considere o comprimento do cabo e o tipo de conector necessários. Para aplicações que exigem aprovações de agências, selecione a opção apropriada. Entre em contato com a TenBN para disponibilidade e prazos de entrega.

Perguntas Frequentes

Qual é a faixa de temperatura desta sonda?

A faixa de temperatura de operação e armazenamento é de -52°C a +177°C (-62°F a +351°F). No entanto, a exposição abaixo de -34°C pode danificar o selo de pressão.

Qual é o tamanho recomendado do alvo?

Para superfícies planas, o diâmetro mínimo recomendado é de 30,5 mm (1,2 pol.). Para eixos, o diâmetro mínimo recomendado é de 152 mm (6,0 pol.).

Qual é a resistência DC da sonda?

A resistência DC do condutor central ao condutor externo é de 5,9 ± 0,5 ohms para uma sonda de 1,0 metro.

Esta sonda pode ser usada com cabo blindado?

Sim, este modelo inclui blindagem. O raio mínimo de curvatura é de 25,4 mm (1,0 pol.) com ou sem blindagem.

Qual é o tamanho da rosca?

A rosca da carcaça da sonda é M16x1,5. O engate máximo da rosca é de 24 mm.
