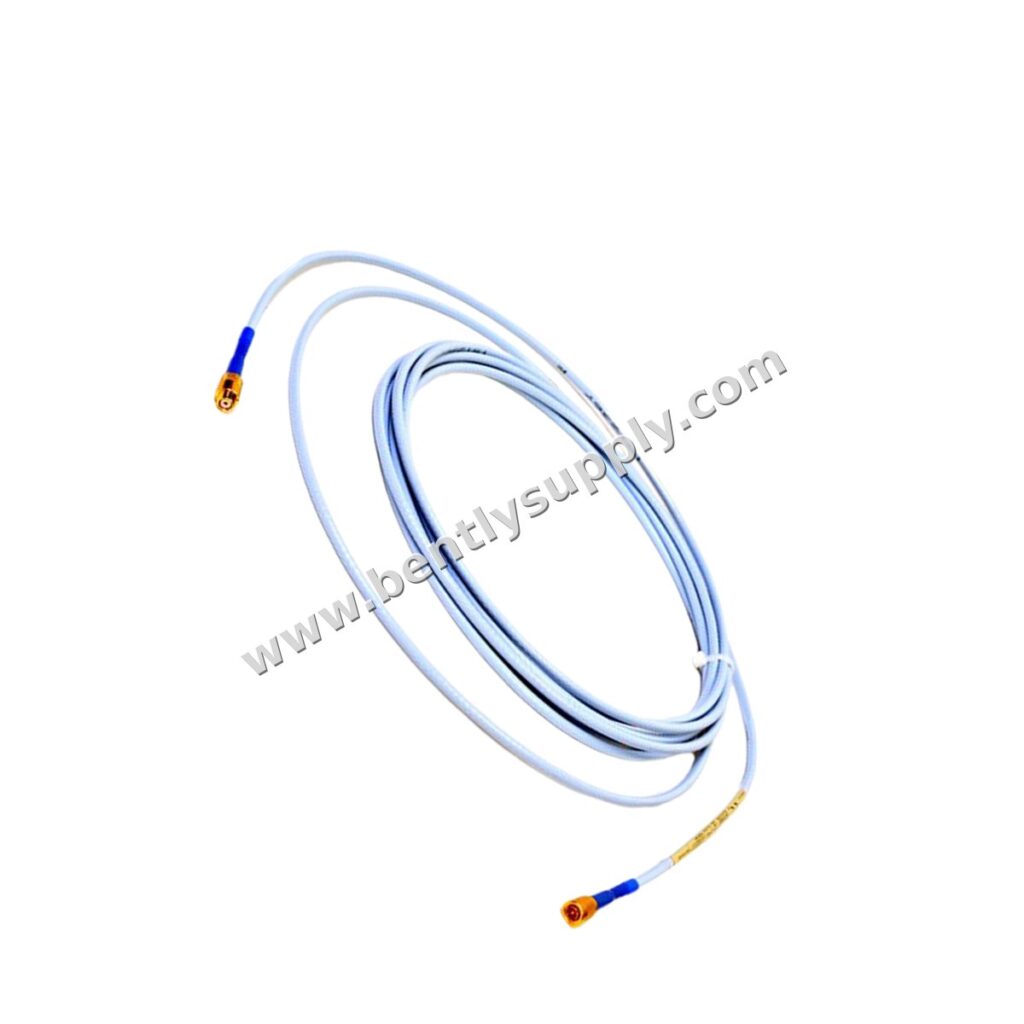

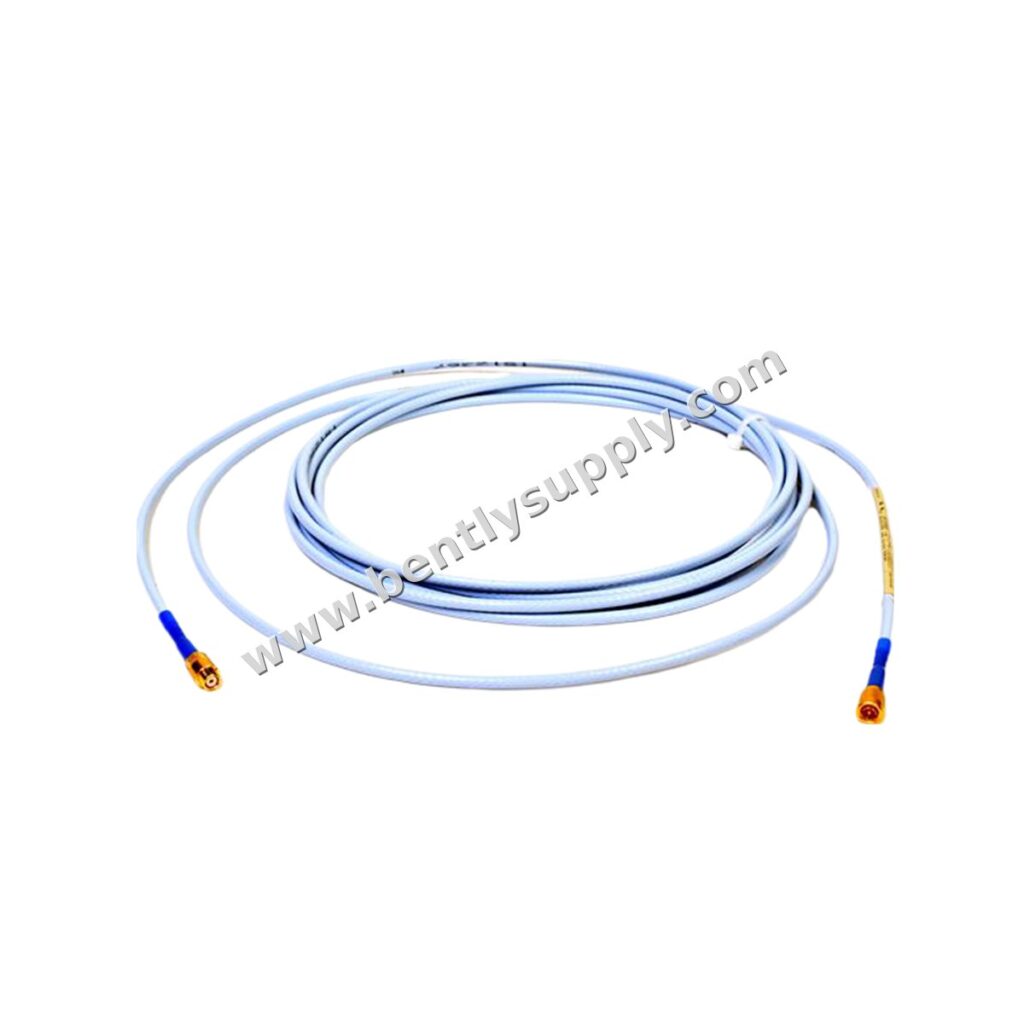

Bently Nevada 330730-040-00-00 Cabo de Extensão 3300 XL 11 mm

Introdução do Produto

O Bently Nevada 330730-040-00-00 é um cabo de extensão 3300 XL 11 mm, projetado para conectar sondas 3300 XL 11 mm a sensores Proximitor em sistemas de monitoramento de vibração. Fabricado nos EUA, este cabo garante integridade de sinal em um comprimento de 4,0 metros (13,1 pés), com construção de cabo padrão e sem opção de aprovação por agências. É um componente essencial para o monitoramento preciso de condições de máquinas rotativas.

Parâmetros Técnicos

• Modelo: 330730-040-00-00
• Comprimento: 4,0 metros (13,1 pés)
• Capacitância: 69,9 pF/m (21,3 pF/pé) típica
• Resistência DC (condutor central): 1,0 ± 0,25 ohms
• Resistência DC (condutor coaxial): 0,3 ± 0,1 ohms
• Temperatura de Operação/Armazenamento: -51°C a +177°C (-60°F a +351°F)
• Peso: 0,18 kg (cabo padrão)
• Material: triaxial de 75 ohms, isolado em FEP
• Material do Conector: latão banhado a ouro

Análise de Parâmetros

O cabo de extensão 330730-040-00-00 é projetado para perda mínima de sinal e desempenho estável. Sua baixa capacitância (69,9 pF/m) garante transmissão precisa do sinal ao longo do comprimento de 4 metros. Os valores de resistência DC são rigorosamente controlados para manter a precisão do sistema. A ampla faixa de temperatura (-51°C a +177°C) permite operação em ambientes extremos, desde climas frios até áreas de turbinas de alta temperatura. Os conectores banhados a ouro proporcionam resistência à corrosão e contato elétrico confiável.

Cenários de Aplicação

Este cabo de extensão é amplamente utilizado em máquinas rotativas industriais, incluindo turbinas, compressores, bombas e outros equipamentos críticos. Ele faz parte do sistema de monitoramento de proximidade 3300 XL, que mede vibração e posição do eixo. As aplicações típicas incluem:

• Turbinas a vapor e a gás
• Compressores centrífugos e axiais
• Bombas e motores
• Geradores e redutores

Guia de Instalação

Instale o cabo 330730-040-00-00 entre a sonda 3300 XL e o sensor Proximitor. Certifique-se de que o cabo seja roteado longe de superfícies de alta temperatura e bordas afiadas. Use a fita de silicone fornecida ou protetores de conector para vedar as conexões, especialmente em ambientes úmidos ou oleosos. Não exceda a resistência máxima à tração de 330 N (75 libras) na caixa da sonda e 270 N (60 libras) nos conectores. Consulte o manual de serviço para instruções detalhadas.

Compatibilidade

Este cabo de extensão é compatível com sondas Bently Nevada 3300 XL 11 mm e sensores Proximitor 3300 XL. Ele suporta comprimentos de sistema de 5 ou 9 metros quando combinado com a sonda e o cabo de extensão. O cabo é projetado para uso com sistemas de monitoramento padrão 3300 XL.

Recomendações de Manutenção

Inspecione regularmente o cabo quanto a danos, especialmente nos conectores e dobras. Mantenha os conectores limpos e secos. Se o cabo for exposto a óleo ou umidade, use protetores de conector ou fita de silicone para evitar contaminação. Substitua o cabo se houver sinais de desgaste ou degradação do sinal.

Recomendações de Compra

Ao solicitar o 330730-040-00-00, verifique o número da peça para garantir o comprimento e as opções corretas. Considere adquirir protetores de conector (opção -05) para maior proteção ambiental. Para aplicações com risco de vazamento de fluido, considere a opção de cabo FluidLoc. Sempre adquira de canais autorizados da Bently Nevada para garantir peças genuínas e garantia.

Perguntas Frequentes

Qual é o comprimento do cabo 330730-040-00-00?

O comprimento do cabo é de 4,0 metros (13,1 pés).

Este cabo pode ser usado com sondas 3300 XL?

Sim, ele é projetado especificamente para sondas 3300 XL 11 mm.

Qual é a faixa de temperatura?

A faixa de temperatura de operação e armazenamento é de -51°C a +177°C (-60°F a +351°F).

O cabo é blindado?

Não, o cabo padrão (opção 00) não é blindado. Versões blindadas estão disponíveis como opção.

Como devo proteger as conexões?

Use a fita de silicone fornecida ou protetores de conector opcionais para proteger as conexões contra umidade e óleo.
