Introdução do Produto

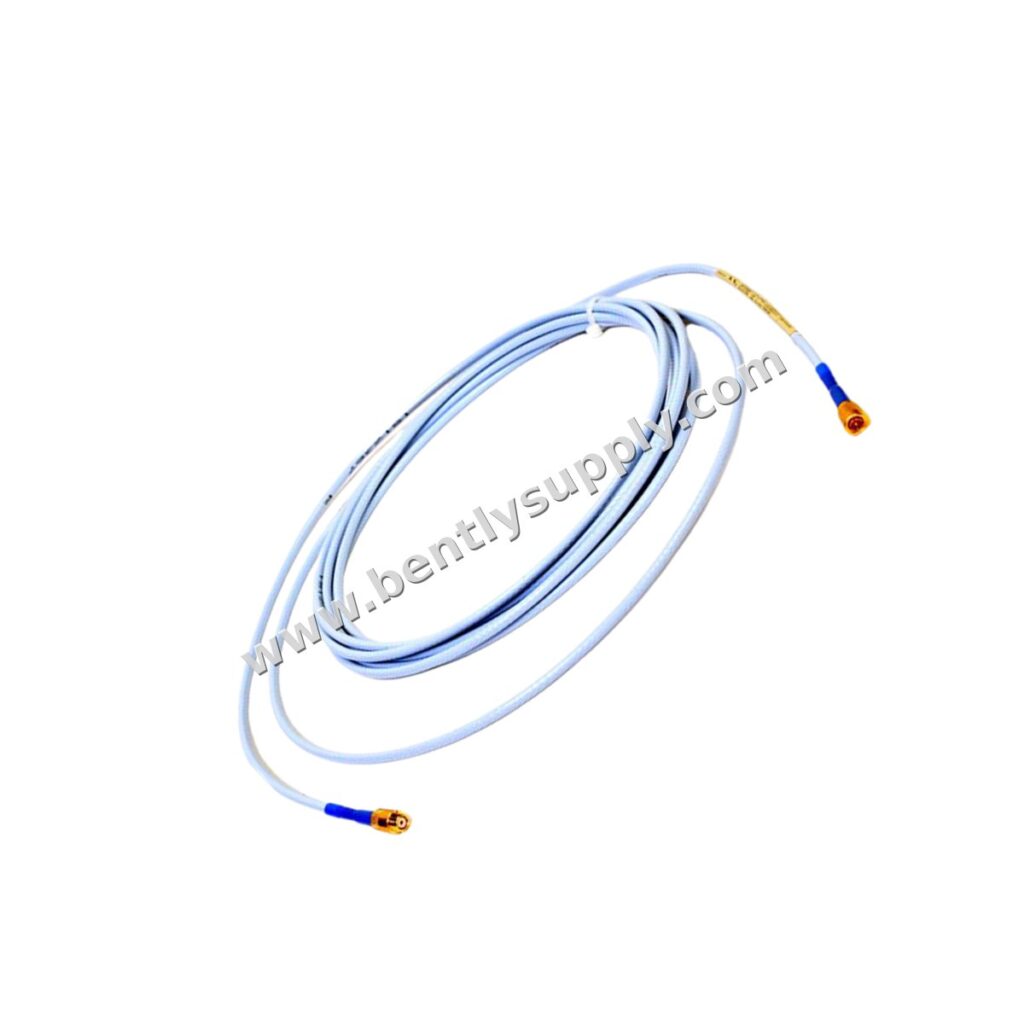

O Bently Nevada 330730-040-00-CN é um cabo de extensão 3300 XL 11 mm, projetado para conectar sondas 3300 XL 11 mm a sensores Proximitor em sistemas de monitoramento de máquinas. Este cabo de 4,0 metros (13,1 pés) é fabricado nos EUA e possui uma opção de conector específica para o país (CN). Garante transmissão confiável de sinal em aplicações críticas de máquinas rotativas.
Parâmetros Técnicos
- Modelo: 330730-040-00-CN
- Comprimento: 4,0 metros (13,1 pés)
- Capacitância: 69,9 pF/m (21,3 pF/pés) típica
- Resistência DC (condutor central): 1,0 ± 0,25 ohms
- Resistência DC (condutor coaxial): 0,3 ± 0,1 ohms
- Temperatura de operação/armazenamento: -51°C a +177°C (-60°F a +351°F)
- Peso: 0,18 kg (sem blindagem), 0,56 kg (blindado)
- Material: triaxial de 75 Ω, isolado com FEP
- Conector: latão banhado a ouro
Análise de Parâmetros
O 330730-040-00-CN é projetado para perda mínima de sinal e alta precisão. Sua baixa capacitância (69,9 pF/m) e valores precisos de resistência garantem desempenho consistente com sistemas 3300 XL. O cabo suporta uma faixa linear de 4,0 mm (160 mils) com fator de escala incremental de 3,94 V/mm (100 mV/mil) ±10%. A configuração de gap recomendada é de 2,5 mm (100 mils).
Cenários de Aplicação
Este cabo de extensão é ideal para monitoramento de vibração e posição em turbinas, compressores, bombas e outras máquinas rotativas. É comumente usado nas indústrias de petróleo, gás, geração de energia e petroquímica, onde o monitoramento confiável de condições é crítico.
Guia de Instalação
Instale o 330730-040-00-CN entre a sonda e o Proximitor. Certifique-se de que os conectores estejam limpos e devidamente apertados. Use a fita de silicone fornecida ou protetores de conector opcionais para proteção ambiental. Evite expor as conexões ao óleo de turbina. Roteie o cabo longe de fontes de alta temperatura e bordas afiadas.
Compatibilidade
Compatível com sondas 3300 XL 11 mm e sensores Proximitor 3300 XL. Opções de comprimento do sistema: 5 ou 9 metros incluindo o cabo de extensão. Fiação de campo: 0,2 a 1,5 mm² (16 a 24 AWG), máximo de 305 metros (1.000 pés) entre o Proximitor e o monitor.
Conselhos de Manutenção
Inspecione periodicamente o cabo quanto a danos, especialmente nos conectores. Mantenha os conectores limpos e secos. Substitua o cabo se as leituras de resistência ou capacitância se desviarem das especificações. Use protetores de conector em ambientes úmidos.
Conselhos de Compra
Ao fazer o pedido, verifique se o número do modelo 330730-040-00-CN corresponde aos requisitos do seu sistema. Considere o cabo blindado opcional para ambientes agressivos. Certifique-se de que a opção de aprovação regulatória (00) atenda às suas necessidades. Entre em contato com a TenBN para disponibilidade e prazos de entrega.
Perguntas Frequentes
P: Qual é o comprimento deste cabo?
R: 4,0 metros (13,1 pés).
P: Qual é a faixa de temperatura?
R: -51°C a +177°C (-60°F a +351°F).
P: Posso usar este cabo com sondas 3300 XL?
R: Sim, ele é projetado para sondas 3300 XL 11 mm.
P: A fita de silicone está incluída?
R: Sim, a fita de silicone é fornecida com cada cabo de extensão 3300 XL.
P: Qual é a capacitância?
R: 69,9 pF/m (21,3 pF/pés) típica.
Especificações técnicas
| Communication Interfaces | Triaxial connector |
|---|---|
| Communication Protocols | Not applicable |
| Compatible Rack | 3300 XL system |
| Supply Voltage | Not applicable |
| Operating Temperature | -51°C to +177°C (-60°F to +351°F) |
| Certificação | Not required (option 00) |
| Channels | 1 |
| Input Power | Not applicable |
| Measurement Range | 4.0 mm (160 mils) linear range |
| Mounting | Connectorized |
