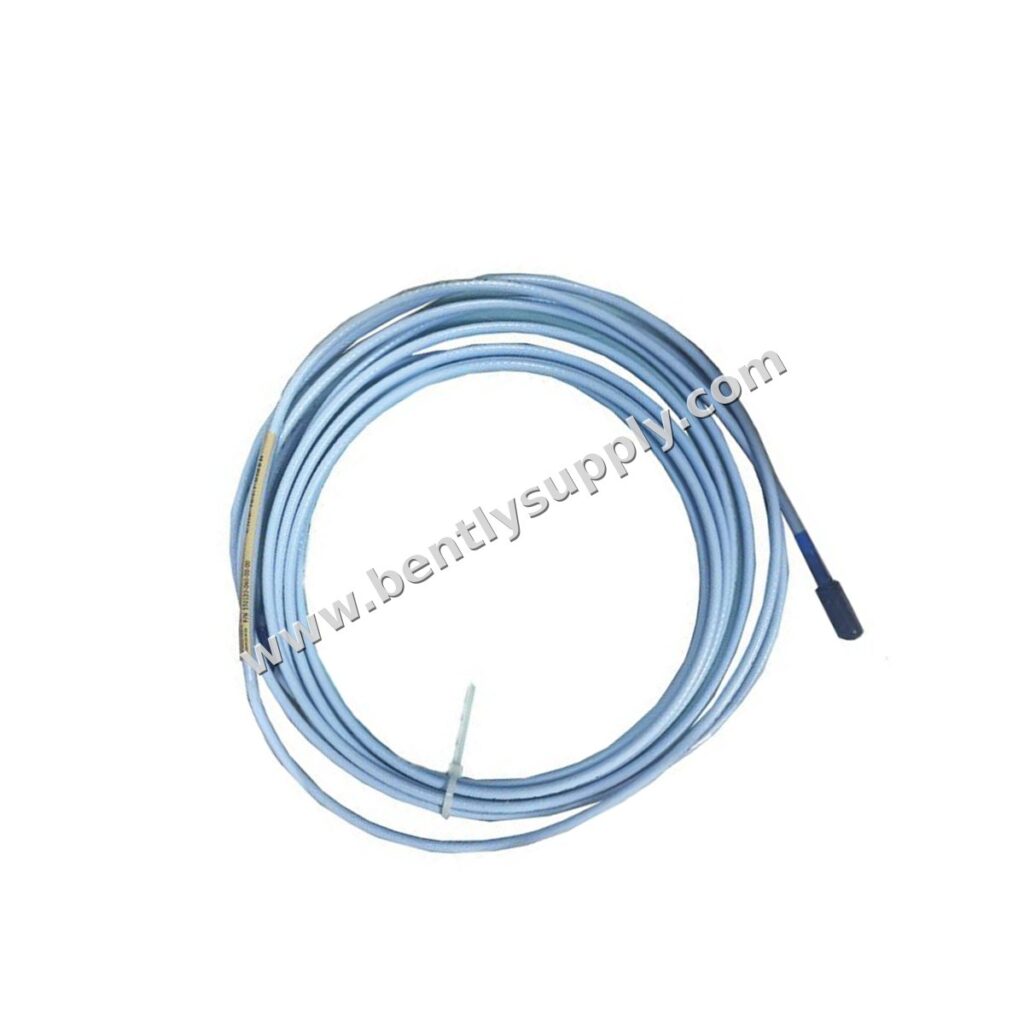

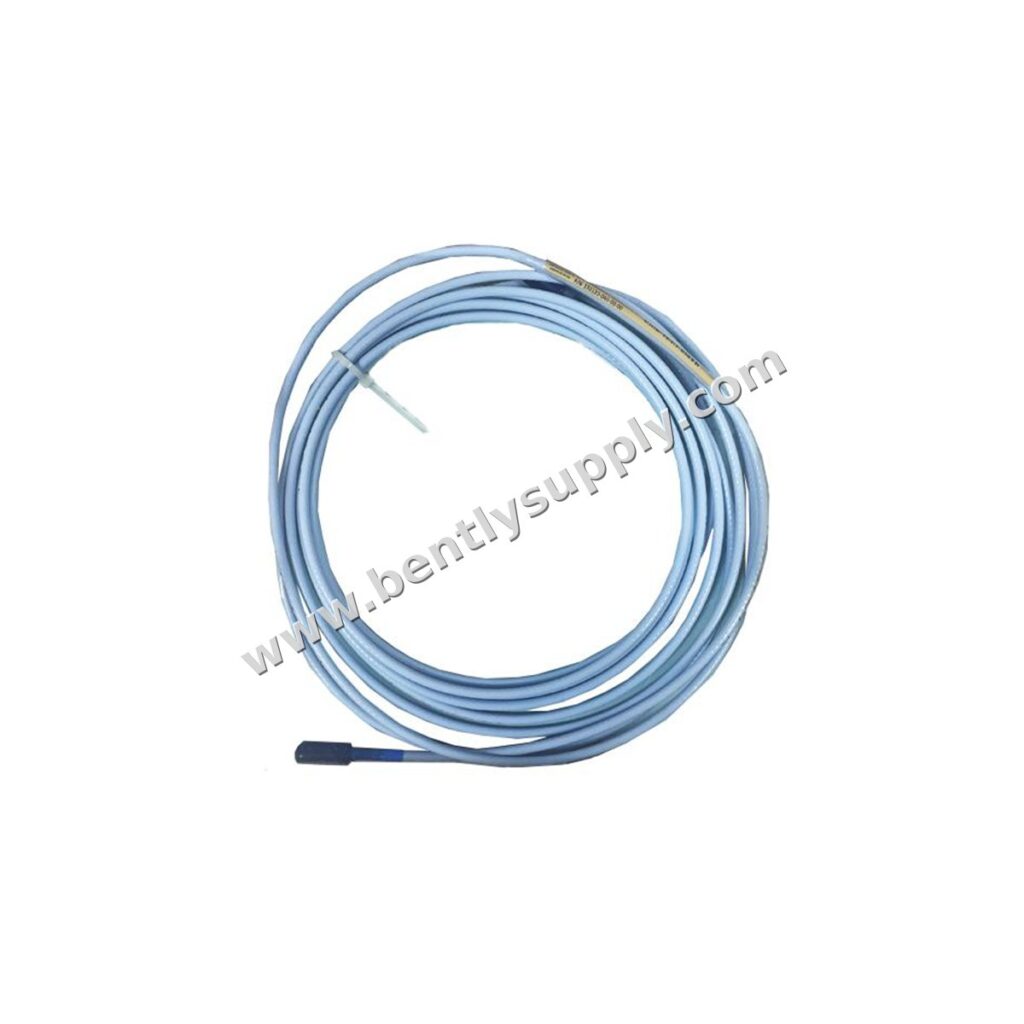

Bently Nevada 330730-040-02-00 Cabo de Extensão 3300 XL 11 mm

Introdução do Produto

O Bently Nevada 330730-040-02-00 é um Cabo de Extensão 3300 XL 11 mm, fabricado nos EUA. Este cabo de 4,0 metros (13,1 pés) é projetado para conectar sondas 3300 XL 11 mm aos sensores Proximitor, garantindo transmissão precisa de sinal para monitoramento de condição. Com opção de cabo padrão e protetor de conector, ele oferece proteção ambiental aprimorada, tornando-o adequado para condições úmidas ou de alta umidade. O cabo possui construção triaxial de 75 Ω, isolado em FEP, e está disponível com armadura opcional de aço inoxidável flexível. Este cabo de extensão é um componente essencial para sistemas de proteção de máquinas que monitoram turbinas, compressores, bombas e outros equipamentos rotativos.

Parâmetros Técnicos

• Modelo: 330730-040-02-00
• Comprimento do Cabo: 4,0 metros (13,1 pés)
• Opção de Conector: Cabo padrão com protetor de conector
• Aprovação de Agência: Não necessária
• Capacitância do Cabo de Extensão: 69,9 pF/m (21,3 pF/pé) típica
• Material do Cabo de Extensão: Triaxial de 75 Ω, isolado em fluoretileno propileno (FEP)
• Temperatura de Operação e Armazenamento: -51°C a +177°C (-60°F a +351°F)
• Peso: 0,18 kg (0,5 oz/pé) para cabo padrão; versão blindada 0,56 kg (1,5 oz/pé)
• Resistência DC (comprimento de 4,0 m): Condutor central a condutor central: 1,0 ± 0,25 ohms; Condutor coaxial a condutor coaxial: 0,3 ± 0,1 ohms
• Material do Conector: Latão banhado a ouro

Análise de Parâmetros

O cabo de extensão 330730-040-02-00 é projetado para manter a integridade do sinal ao longo de seus 4 metros de comprimento. Sua baixa capacitância (69,9 pF/m) minimiza a atenuação do sinal, garantindo transmissão precisa de dados de vibração. Os valores de resistência DC do cabo são rigorosamente controlados para garantir desempenho consistente. A faixa de temperatura de operação de -51°C a +177°C permite a implantação em ambientes extremos. A versão blindada opcional fornece proteção mecânica adicional, enquanto a opção de protetor de conector protege contra umidade e alta umidade. Esses parâmetros garantem operação confiável em ambientes industriais exigentes.

Cenários de Aplicação

Este cabo de extensão é amplamente utilizado em sistemas de monitoramento de condição de máquinas para:

• Turbinas (vapor, gás, hidráulicas)
• Compressores
• Bombas
• Motores elétricos
• Geradores
• Outras máquinas rotativas

É uma parte integrante do sistema de sonda de proximidade 3300 XL, conectando a sonda ao Proximitor, que então transmite sinais ao equipamento de monitoramento. O design robusto do cabo garante medição precisa da vibração e posição do eixo, crítico para manutenção preditiva e proteção.

Guia de Instalação

Ao instalar o cabo de extensão 330730-040-02-00, siga estas diretrizes:

1. Certifique-se de que o sistema esteja desenergizado antes da instalação.
2. Conecte o cabo de extensão à sonda e ao Proximitor usando os conectores banhados a ouro. Aperte firmemente, mas evite torque excessivo.
3. Se protetores de conector forem usados, aplique fita de silicone (fornecida com cada cabo) como alternativa. Nota: A fita de silicone não é recomendada onde a conexão estiver exposta a óleo de turbina.
4. Roteie o cabo longe de superfícies de alta temperatura e bordas afiadas. Use braçadeiras para fixá-lo.
5. Para cabos blindados, certifique-se de que a blindagem esteja devidamente aterrada de acordo com os códigos elétricos locais.
6. Após a instalação, verifique a continuidade e a resistência de isolamento usando um multímetro.

Compatibilidade

Este cabo de extensão é compatível com sondas Bently Nevada 3300 XL 11 mm e sensores Proximitor 3300 XL. É projetado para uso em comprimentos de sistema de 5 ou 9 metros, incluindo o cabo de extensão. O cabo funciona com fiação de campo padrão de 0,2 a 1,5 mm² (16 a 24 AWG), com comprimento máximo de 305 metros (1.000 pés) entre o Proximitor e o monitor. Faz parte da série 3300 e é intercambiável com outros cabos de extensão 3300 XL do mesmo comprimento e opções.

Conselhos de Manutenção

Para garantir confiabilidade a longo prazo:

• Inspecione periodicamente os conectores quanto a corrosão ou danos. Limpe com um limpador de contato adequado, se necessário.
• Verifique se o cabo não apresenta cortes, abrasões ou dobras, especialmente em áreas de alta vibração.
• Verifique se os protetores de conector estão intactos e devidamente vedados.
• Se o cabo for exposto a óleo ou produtos químicos, limpe-o com um solvente suave e inspecione quanto a degradação.
• Substitua o cabo se qualquer dano for encontrado ou se as medições se tornarem erráticas.

Conselhos de Aquisição

Ao encomendar o Bently Nevada 330730-040-02-00, verifique o número do modelo para garantir que corresponda aos requisitos do seu sistema. Considere o seguinte:

• Confirme o comprimento do cabo necessário (040 = 4,0 metros).
• Escolha a opção de conector apropriada (02 = padrão com protetor de conector).
• Especifique a aprovação de agência, se necessário (00 = não necessária).
• Se sua aplicação envolver ambientes agressivos, considere a versão blindada (opcional).
• Compre de distribuidores autorizados para garantir peças genuínas e suporte de garantia.

Perguntas Frequentes

P: Qual é o comprimento do cabo 330730-040-02-00?

R: O comprimento do cabo é de 4,0 metros (13,1 pés).

P: Este cabo de extensão pode ser usado com sondas 3300 XL 8 mm?

R: Não, este cabo é especificamente projetado para sondas 3300 XL 11 mm. Para sondas de 8 mm, use o cabo de extensão 3300 XL 8 mm correspondente.

P: Qual é a temperatura máxima de operação?

R: A faixa de temperatura de operação e armazenamento é de -51°C a +177°C (-60°F a +351°F).

P: O protetor de conector está incluído?

R: Sim, o modelo 330730-040-02-00 inclui um cabo padrão com protetor de conector.

P: Posso usar fita de silicone em vez do protetor de conector?

R: Sim, a fita de silicone é fornecida com cada cabo de extensão e pode ser usada como alternativa. No entanto, não é recomendada onde a conexão estiver exposta a óleo de turbina.
