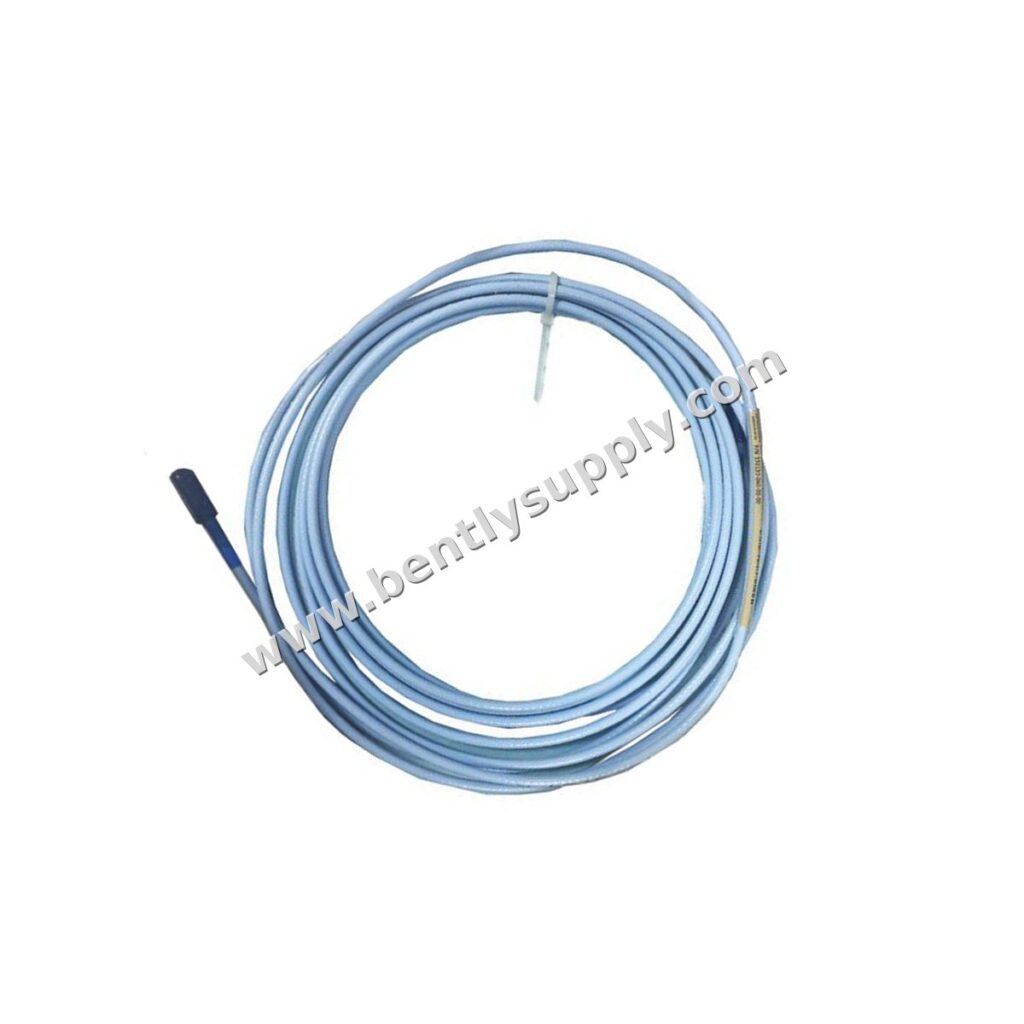

Bently Nevada 330730-040-02-05 3300 XL 11 mm Cabo de Extensão

Introdução do Produto

O Bently Nevada 330730-040-02-05 é um cabo de extensão 3300 XL 11 mm projetado para uso com sondas de proximidade 3300 XL. Este cabo de 4,0 metros (13,1 pés) garante transmissão confiável de sinal entre a sonda e o sensor Proximitor. Fabricado nos EUA, apresenta cabo padrão com protetor de conector e múltiplas aprovações de agências, tornando-o adequado para uma ampla gama de aplicações industriais.

Parâmetros Técnicos

• Modelo: 330730-040-02-05
• Tipo de Produto: Cabo de Extensão 3300 XL 11 mm
• Comprimento do Cabo: 4,0 metros (13,1 pés)
• Opção de Conector: Cabo padrão com protetor de conector
• Aprovação de Agências: Múltiplas Aprovações
• Capacitância do Cabo de Extensão: 69,9 pF/m (21,3 pF/pé) típico
• Temperatura de Operação e Armazenamento: -51°C a +177°C (-60°F a +351°F)
• Peso: 0,18 kg (0,5 oz/pé) para cabo padrão; versão blindada 0,56 kg (1,5 oz/pé)
• Resistência DC (condutor central): 1,0 ± 0,25 ohms
• Resistência DC (condutor coaxial): 0,3 ± 0,1 ohms
• Material: Triaxial de 75 Ω, isolado com propileno de fluoroetileno (FEP)
• Material do Conector: Latão banhado a ouro

Análise de Parâmetros

O cabo de extensão 330730-040-02-05 é projetado para alta precisão e estabilidade. Sua baixa capacitância (69,9 pF/m) minimiza a distorção do sinal, garantindo medições precisas de vibração e deslocamento. A faixa de temperatura de operação do cabo, de -51°C a +177°C, permite uso em ambientes extremos. A versão blindada opcional fornece proteção mecânica adicional com AISI 302 SST flexível e revestimento externo de FEP. A opção de protetor de conector protege as conexões em condições úmidas ou de alta umidade, aumentando a confiabilidade.

Cenários de Aplicação

Este cabo de extensão é ideal para uso em monitoramento de máquinas rotativas, incluindo turbinas, compressores, bombas e outros equipamentos industriais. É um componente crítico em sistemas de monitoramento de condição que exigem medições precisas de vibração e posição do eixo. O 330730-040-02-05 é compatível com sondas 3300 XL 11 mm e sensores Proximitor, tornando-o adequado para aplicações em geração de energia, petróleo e gás, petroquímica e indústrias de manufatura.

Guia de Instalação

Ao instalar o cabo de extensão 330730-040-02-05, certifique-se de que o comprimento do sistema (sonda + cabo de extensão) seja de 5 ou 9 metros, conforme os requisitos do sistema. Conecte o cabo firmemente à sonda e ao Proximitor, usando fita de silicone fornecida ou protetores de conector para vedação ambiental. Evite expor a conexão ao óleo de turbina; a fita de silicone não é recomendada em tais aplicações. Siga as diretrizes do fabricante para roteamento e fixação do cabo, a fim de evitar danos.

Compatibilidade

O 330730-040-02-05 faz parte da série 3300 XL e é compatível com transdutores de proximidade 3300 XL 11 mm e sensores 3300 XL Proximitor. É projetado para funcionar com sistemas de monitoramento Bently Nevada que aceitam componentes da série 3300 XL. A opção de comprimento de cabo 040 (4,0 metros) é um dos vários comprimentos disponíveis para atender aos requisitos do sistema.

Conselhos de Manutenção

Inspecione regularmente o cabo de extensão quanto a sinais de desgaste, danos ou corrosão, especialmente nos conectores. Mantenha os conectores limpos e protegidos usando protetores de conector ou fita de silicone. Certifique-se de que o cabo não seja submetido a flexão excessiva ou tensão de tração além de sua resistência nominal (330 N na caixa da sonda, 270 N nos conectores). Verifique periodicamente a continuidade elétrica e a resistência de isolamento para manter a precisão da medição.

Conselhos de Compra

Ao encomendar o Bently Nevada 330730-040-02-05, verifique o número exato do modelo para garantir o comprimento e as opções corretas. Considere comprar cabos sobressalentes para minimizar o tempo de inatividade. Para aplicações que exigem proteção adicional, selecione a versão blindada ou as opções de protetor de conector. Sempre compre de distribuidores autorizados para garantir peças genuínas e suporte de garantia.

Perguntas Frequentes

Qual é o comprimento do cabo de extensão 330730-040-02-05?

O comprimento do cabo é de 4,0 metros (13,1 pés).

Este cabo pode ser usado com todas as sondas 3300 XL?

Ele é projetado para sondas 3300 XL 11 mm. Certifique-se da compatibilidade com o modelo específico da sua sonda.

Qual é a faixa de temperatura para este cabo?

A faixa de temperatura de operação e armazenamento é de -51°C a +177°C (-60°F a +351°F).

O cabo vem com protetores de conector?

Sim, a opção ’02’ indica cabo padrão com protetor de conector.

Qual é a capacitância do cabo?

A capacitância típica é de 69,9 pF/m (21,3 pF/pé).
