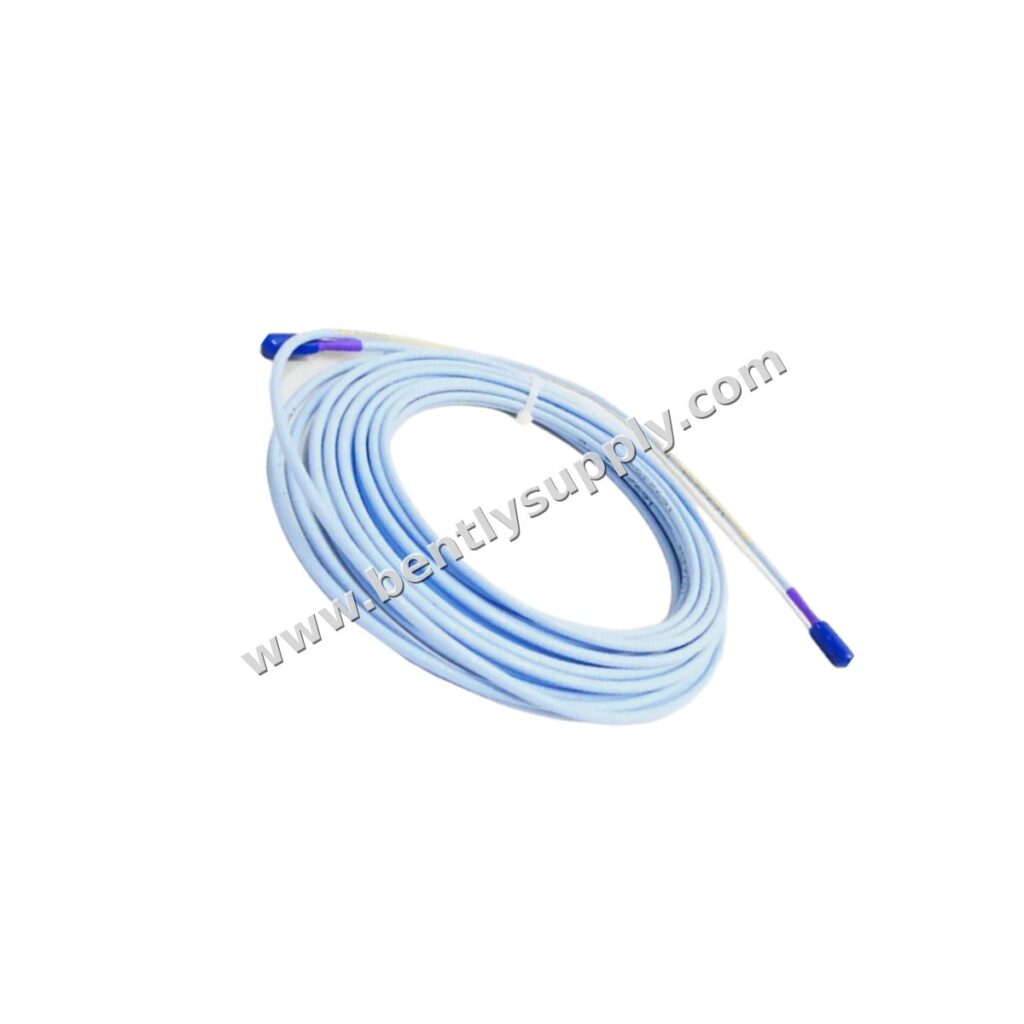

Bently Nevada 330730-080-01-00 3300 XL 11 mm Cabo de Extensão

Introdução do Produto

O Bently Nevada 330730-080-01-00 é um cabo de extensão de 11 mm 3300 XL, projetado para conectar sondas 3300 XL de 11 mm a sensores Proximitor em sistemas de monitoramento de vibração. Este cabo blindado de 8,0 metros (26,2 pés) garante integridade do sinal e proteção mecânica em ambientes industriais exigentes. Fabricado nos EUA, este cabo de extensão é um componente genuíno Bently Nevada, garantindo compatibilidade e desempenho.

Parâmetros Técnicos

• Modelo: 330730-080-01-00
• Comprimento do Cabo: 8,0 metros (26,2 pés)
• Opção de Conector e Cabo: 01 – Cabo blindado
• Aprovação de Agência: 00 – Não necessária
• Capacitância do Cabo de Extensão: 69,9 pF/m (21,3 pF/pé) típica
• Material do Cabo de Extensão: triaxial de 75 Ω, isolado com fluoreto de etileno propileno (FEP)
• Blindagem do Cabo de Extensão: AISI 302 SST flexível com revestimento externo de FEP
• Temperatura de Operação e Armazenamento: -51°C a +177°C (-60°F a +351°F)
• Resistência DC (comprimento de 8,0 m): Condutor central a condutor central: 2,0 ± 0,5 ohms; Condutor coaxial a condutor coaxial: 0,6 ± 0,2 ohms
• Peso: Cabo de extensão blindado: 140 g/m (1,5 oz/pé)

Análise de Parâmetros

O cabo de extensão 330730-080-01-00 apresenta baixa capacitância de 69,9 pF/m, o que minimiza a atenuação do sinal ao longo do comprimento de 8,0 metros, garantindo transmissão precisa de dados de vibração. A construção blindada (AISI 302 SST com revestimento externo de FEP) fornece proteção robusta contra danos mecânicos e estresse ambiental, tornando-o adequado para ambientes industriais severos. A ampla faixa de temperatura de operação do cabo (-51°C a +177°C) garante desempenho confiável em condições extremas. Os conectores ClickLoc de latão banhados a ouro travam com segurança, evitando afrouxamento devido à vibração.

Cenários de Aplicação

Este cabo de extensão é ideal para uso com sondas de proximidade 3300 XL de 11 mm em sistemas de monitoramento de turbinas, compressores, bombas e outras máquinas rotativas. É comumente implantado em plantas de petróleo e gás, geração de energia, petroquímica e manufatura, onde o monitoramento confiável de vibração é crítico para manutenção preditiva e proteção de máquinas.

Guia de Instalação

1. Certifique-se de que o sistema esteja desenergizado antes da instalação.
2. Conecte o cabo de extensão entre a sonda e o sensor Proximitor usando os conectores ClickLoc. Empurre até que eles se encaixem com um clique.
3. Roteie o cabo longe de fontes de calor intenso e bordas afiadas. Use braçadeiras apropriadas para fixar o cabo.
4. Para conexões expostas à umidade, use a fita de silicone fornecida ou protetores de conector opcionais (recomendado).
5. Verifique se o comprimento total do cabo (sonda + extensão) não excede o limite especificado pelo sistema (tipicamente 9 metros para sistemas 3300 XL).

Compatibilidade

Este cabo de extensão é compatível com sondas Bently Nevada 3300 XL de 11 mm e sensores Proximitor 3300 XL. Ele faz parte do sistema de transdutor 3300 XL e funciona com sistemas de monitoramento 3500 quando usado com sensores Proximitor apropriados. Os conectores ClickLoc garantem uma conexão segura e confiável.

Conselhos de Manutenção

Inspecione regularmente o cabo quanto a cortes, abrasões ou danos na blindagem ou no revestimento. Verifique se os conectores estão limpos e livres de detritos. Se o cabo for exposto a óleo ou umidade, limpe os conectores com um pano seco e aplique fita de silicone ou protetores de conector conforme necessário. Verifique periodicamente a resistência e a capacitância do cabo para garantir a integridade do sinal.

Conselhos de Compra

Ao encomendar o Bently Nevada 330730-080-01-00, confirme se o comprimento do cabo e a opção blindada atendem aos seus requisitos. Certifique-se de ter os modelos corretos de sonda e Proximitor para compatibilidade. Considere comprar protetores de conector para ambientes úmidos. Peças genuínas Bently Nevada são recomendadas para desempenho e segurança ideais.

Perguntas Frequentes

P: Qual é o comprimento do cabo 330730-080-01-00?
R: O comprimento do cabo é de 8,0 metros (26,2 pés).

P: O cabo é blindado?
R: Sim, a opção ’01’ indica cabo blindado com AISI 302 SST flexível e revestimento externo de FEP.

P: Qual é a faixa de temperatura de operação?
R: O cabo pode operar e ser armazenado em temperaturas de -51°C a +177°C (-60°F a +351°F).

P: Posso usar este cabo com qualquer sonda 3300 XL?
R: Ele é projetado para sondas 3300 XL de 11 mm. Certifique-se de que o comprimento total do cabo (sonda + extensão) não exceda 9 metros para operação adequada do sistema.

P: Quais são os tipos de conectores?
R: O cabo usa conectores ClickLoc de latão banhados a ouro que travam com segurança.
