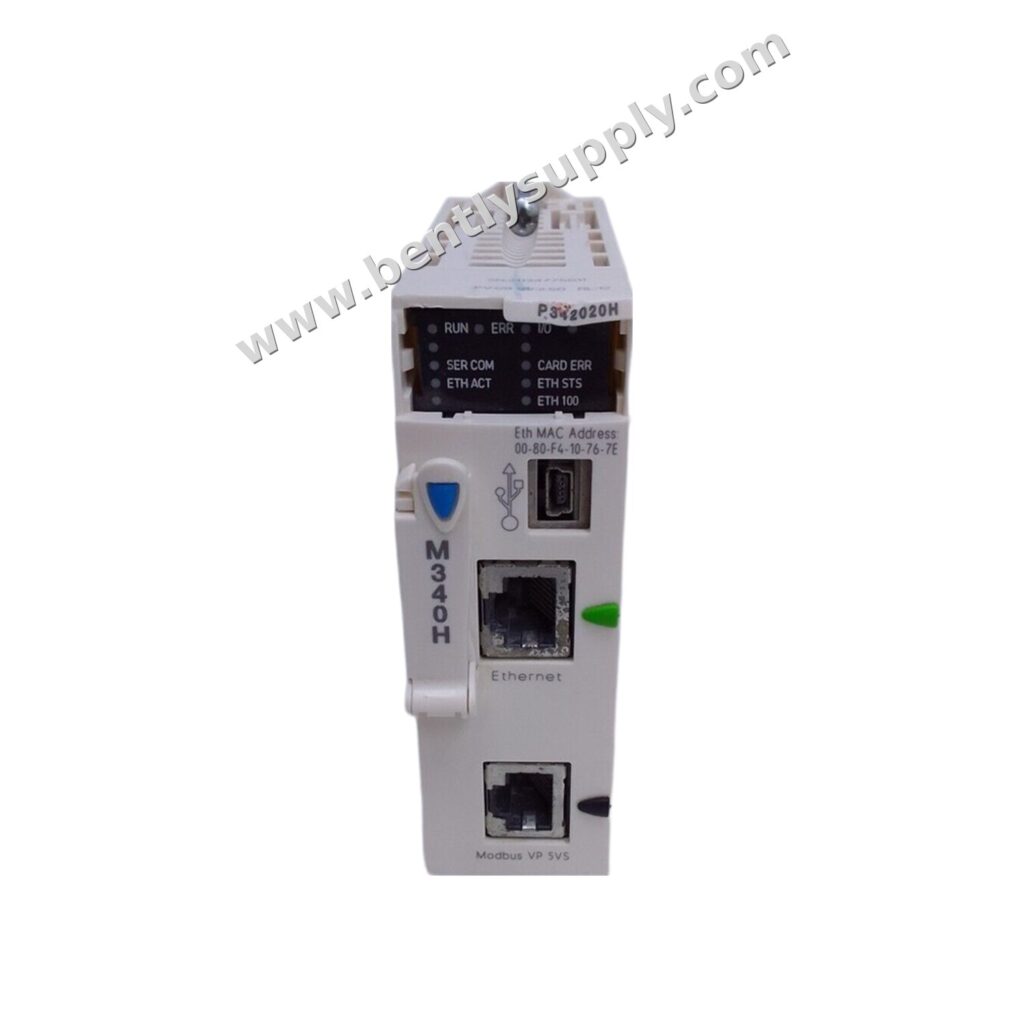

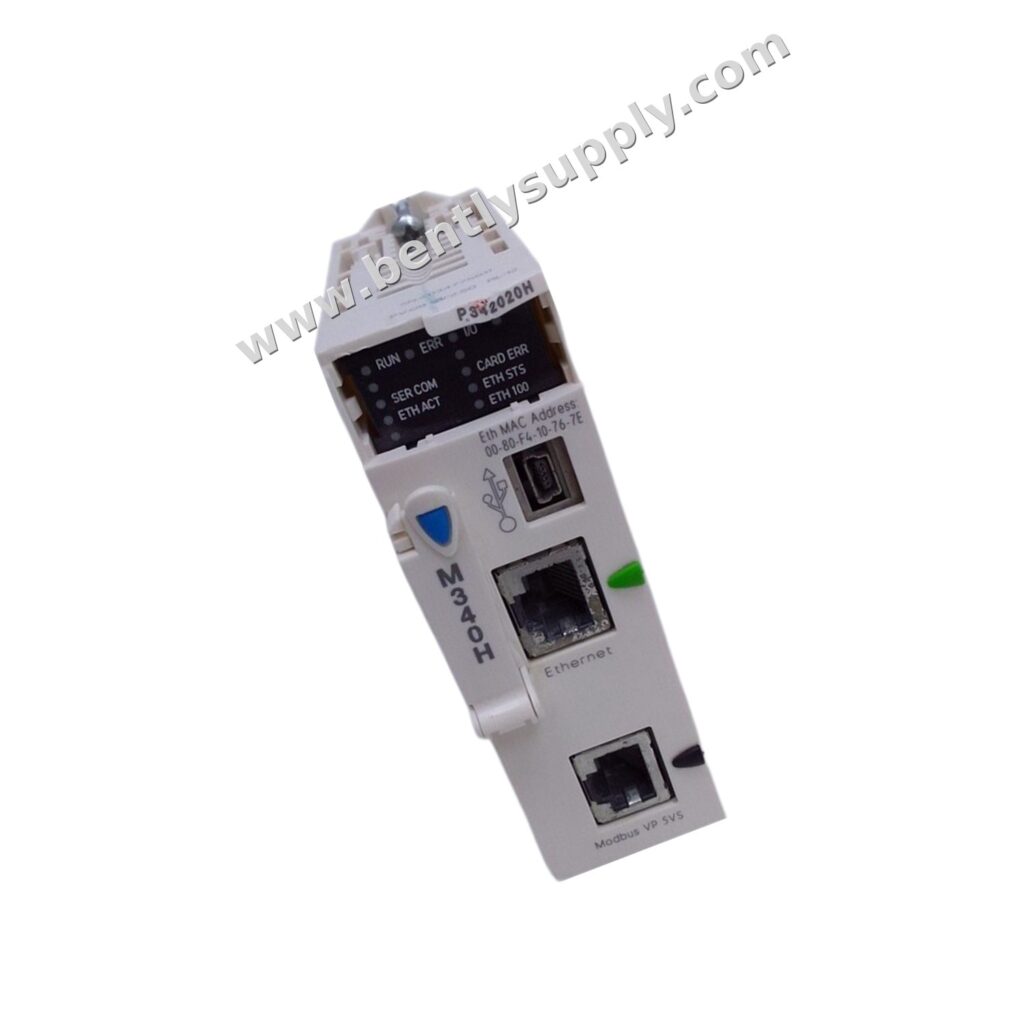

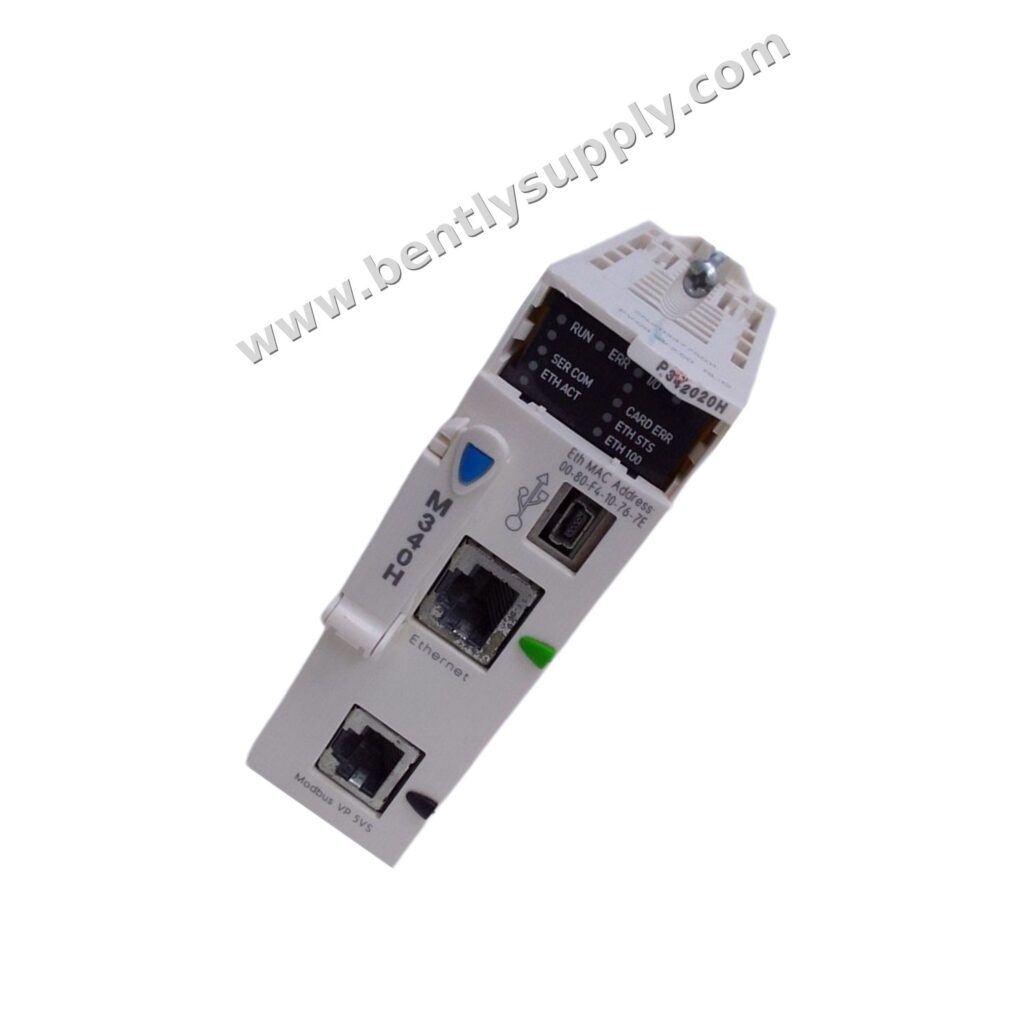

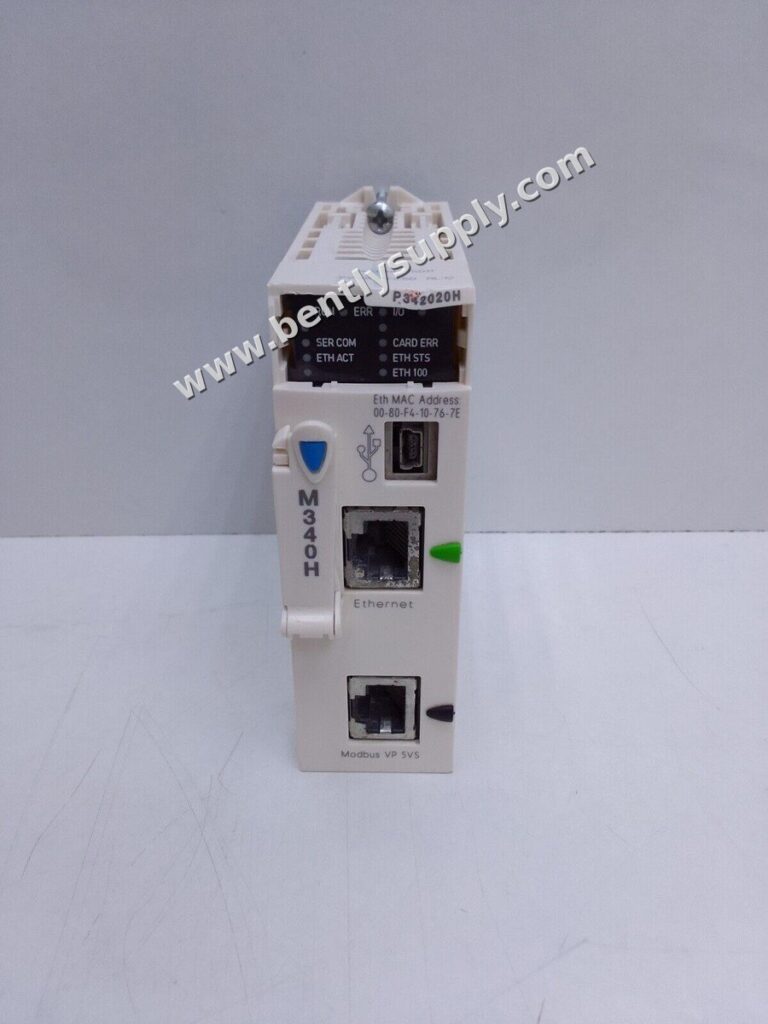

Módulo Processador Schneider BMXP342020H Modicon M340

Introdução do Produto

O Schneider BMXP342020H é um módulo processador da plataforma de automação Modicon M340, projetado para ambientes severos. Ele combina processamento de E/S discreta e analógica de alta densidade com conectividade Ethernet, Modbus, serial e USB integrada, tornando-o uma solução de controle versátil para aplicações industriais exigentes.

Parâmetros Técnicos

• Capacidade de E/S discreta: 1024 E/S (multi-rack), 704 E/S (rack único)
• Capacidade de E/S analógica: 256 E/S (multi-rack), 66 E/S (rack único)
• Canais específicos da aplicação: 36
• Número de racks: 4
• Número de slots: 11
• Conexões integradas: link serial RS232C/RS485 RJ45, USB 12 Mbit/s, Ethernet TCP/IP RJ45 10/100 Mbit/s
• Protocolos de comunicação: Modbus RTU/ASCII, Modbus TCP, Ethernet TCP/IP, SNMP, CANopen
• Capacidade de módulos de comunicação: 2 módulos de comunicação Ethernet, 4 módulos AS-Interface
• Porta Ethernet: 10BASE-T/100BASE-TX
• Monitoramento: Contadores de diagnóstico Modbus, Contadores de eventos Modbus

Análise de Parâmetros

O BMXP342020H suporta até 1024 E/S discretas em configuração multi-rack e 256 E/S analógicas, permitindo escalonamento flexível do sistema. Com 4 racks e 11 slots, pode acomodar uma ampla variedade de módulos de E/S. O processador também lida com 36 canais específicos da aplicação e fornece controle de malha programável. Suas capacidades de comunicação incluem Modbus e Ethernet TCP/IP, com suporte para até 2 módulos de comunicação Ethernet e 4 módulos AS-Interface, garantindo integração perfeita em arquiteturas existentes.

Cenários de Aplicação

Graças ao seu design robusto e classificação para ambientes severos, o BMXP342020H é adequado para aplicações industriais como controle de turbinas, monitoramento de compressores, estações de bombeamento e máquinas rotativas. Seu processamento em tempo real e comunicação multiprotocolo permitem operação confiável em infraestrutura crítica e automação de processos.

Guia de Instalação

Instale o módulo processador BMXP342020H em um rack Modicon M340 com até 4 racks e 11 slots. Certifique-se de que o módulo esteja firmemente encaixado no slot designado. Conecte o link serial, Ethernet e interfaces USB conforme exigido pela sua aplicação. Siga as instruções de instalação no manual oficial da Schneider para fiação e configuração adequadas.

Compatibilidade

O BMXP342020H é compatível com a plataforma de automação Modicon M340, incluindo conceitos CANopen e Transparent Ready. Ele suporta mensagens Modbus RTU/ASCII e Modbus TCP, e pode gerenciar até 2 módulos de comunicação Ethernet e 4 módulos AS-Interface. Também funciona com contadores padrão de diagnóstico e eventos Modbus.

Conselhos de Manutenção

Verifique regularmente os contadores de diagnóstico e eventos via Modbus para monitorar a saúde do sistema. Mantenha o firmware do módulo atualizado e inspecione todos os cabos de comunicação quanto a danos. Certifique-se de que o ambiente operacional permaneça dentro das especificações de ambiente severo para maximizar a vida útil do BMXP342020H.

Conselhos de Aquisição

Ao adquirir o BMXP342020H, verifique se é um módulo genuíno da Schneider Electric. Revise o manual técnico e confirme o número do modelo e as especificações. Considere estocar unidades sobressalentes para aplicações críticas a fim de minimizar o tempo de inatividade.

Perguntas Frequentes

Qual é a capacidade de E/S discreta do BMXP342020H?

O BMXP342020H suporta 1024 E/S discretas em configuração multi-rack e 704 E/S discretas em configuração de rack único.

Quais protocolos de comunicação são suportados?

Ele suporta Modbus RTU/ASCII, Modbus TCP, Ethernet TCP/IP, SNMP e CANopen.

O BMXP342020H pode ser usado em ambientes severos?

Sim, o BMXP342020H é especificamente projetado para ambientes severos.

Quantos racks podem ser configurados?

Até 4 racks com 11 slots podem ser configurados.

Qual é a velocidade da Ethernet?

A porta Ethernet suporta 10BASE-T/100BASE-TX, fornecendo velocidade de 10/100 Mbit/s.
